Panasonic Aquarea T-CAP BIG M-serie 25 kw control modul 400v

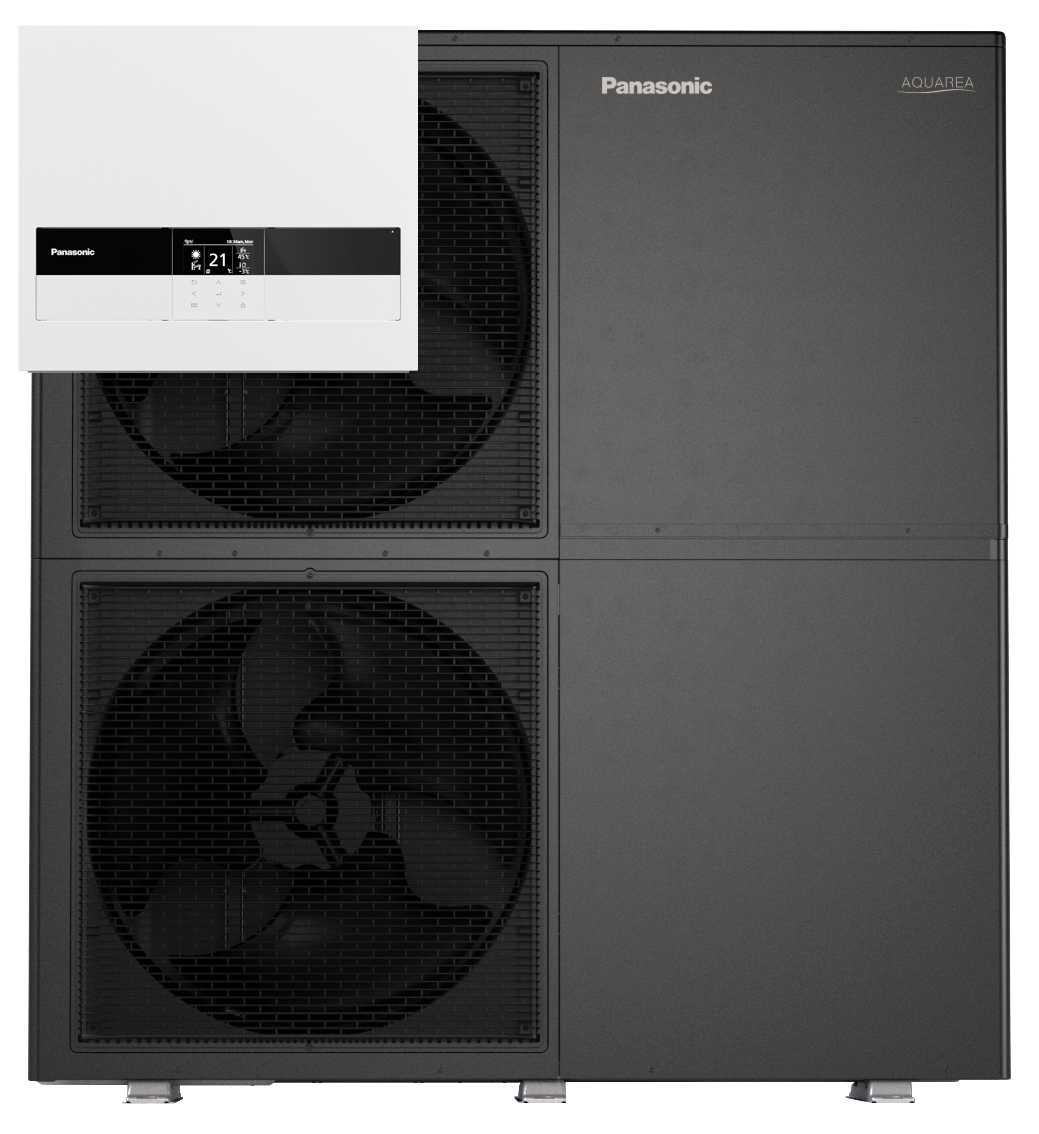

Panasonic Aquarea Big M 25 kW – WH-WXG25ME8 + WH-CME8L

Panasonic Aquarea Big M 25 kW är en kraftfull luft/vatten-värmepump framtagen för större villor, kommersiella fastigheter och projekt med högt effektbehov. Kombinationen består av utomhusdelen WH-WXG25ME8 och styrmodulen WH-CME8L och tillhör Panasonics M-generation med det naturliga köldmediet R290.

Big M bygger på Panasonics välkända T-CAP-teknik, utvecklad för att leverera hög och stabil värmeeffekt även när temperaturen utomhus sjunker.

Det gör modellen särskilt intressant för större radiator- och golvvärmesystem, både vid nyinstallation och vid utbyte av äldre värmesystem.

25 kW värmeeffekt för större fastigheter

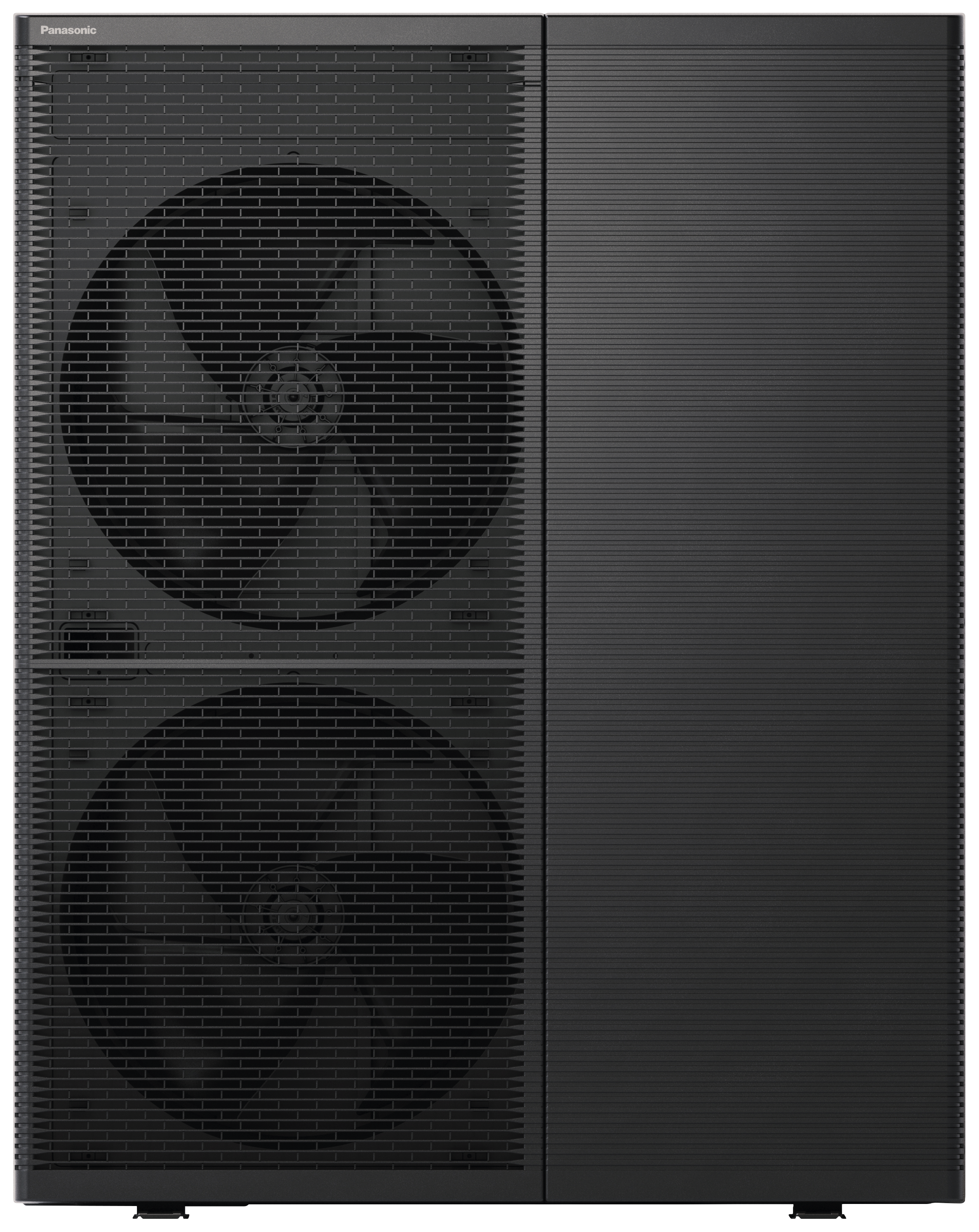

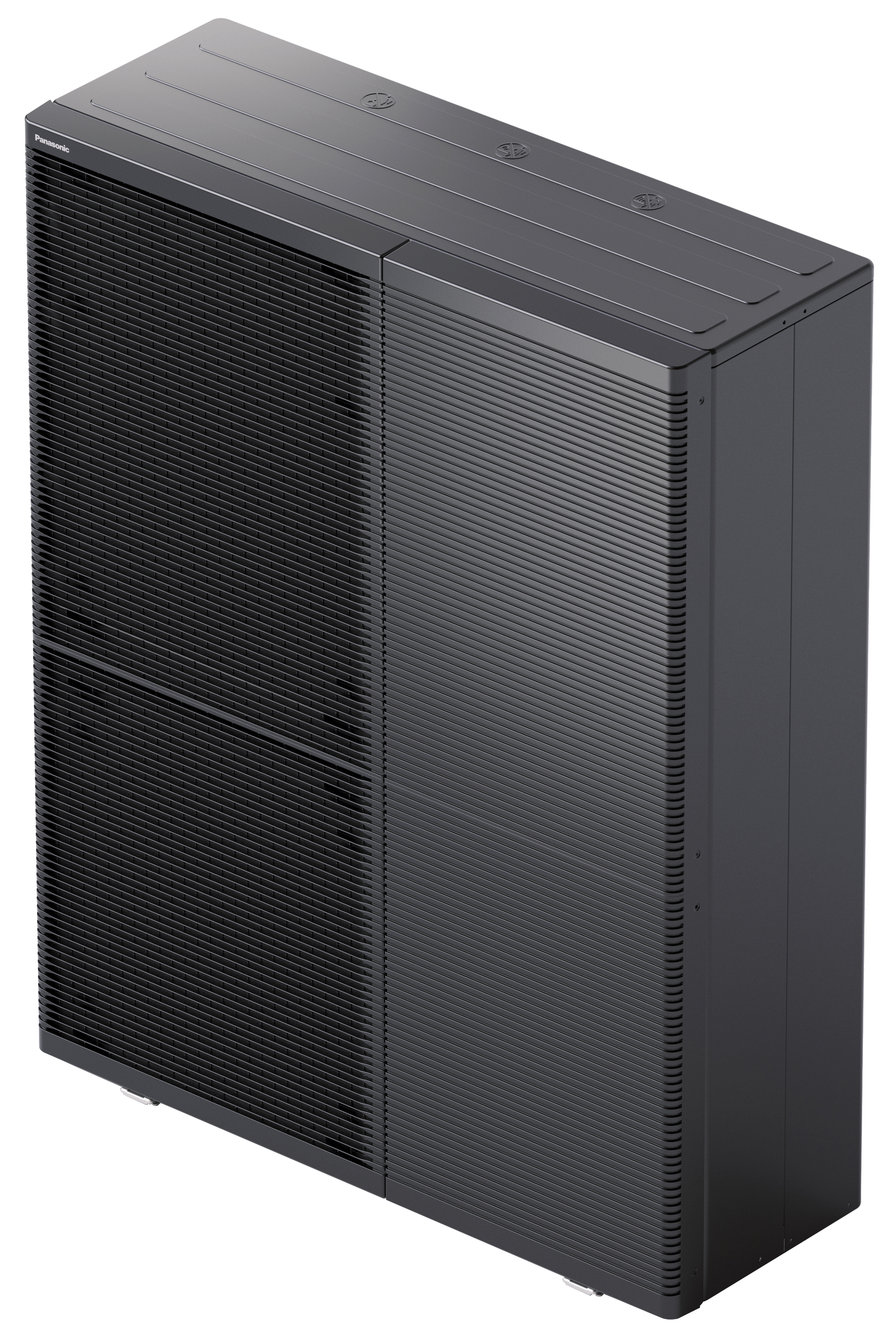

WH-WXG25ME8 har en nominell värmekapacitet på hela 25 kW och är framtagen för installationer där vanliga villavärmepumpar inte räcker till.

Tack vare T-CAP-tekniken kan värmepumpen bibehålla hög värmekapacitet även vid låga utomhustemperaturer, vilket gör Big M mycket lämplig för nordiskt klimat och fastigheter med högt effektbehov vintertid.

Upp till 75 °C framledning

Big M använder det naturliga köldmediet R290 och kan leverera en framledningstemperatur på upp till 75 °C vid utomhustemperaturer över -15 °C.

Mellan -15 och -25 °C reduceras maximal framledningstemperatur successivt från 75 °C till 55 °C.

Den höga möjliga vattentemperaturen gör modellen till ett intressant alternativ även vid renoveringar och utbyte av äldre olje-, el-, pellets- eller vedpannor där befintliga radiatorer kan kräva högre framledningstemperatur.

Effektiv drift

Vid A+7/W35 levererar WH-WXG25ME8:

Värmeeffekt: 25,0 kW
COP: 4,50

Vid A+7/W55:

Värmeeffekt: 25,0 kW
COP: 3,00

Även när utomhustemperaturen sjunker levererar Big M hög effekt.

Vid A-7/W35:

Värmeeffekt: 25,0 kW
COP: 2,36

Vid A-7/W55:

Värmeeffekt: 25,0 kW
COP: 1,80

SCOP i medelklimat är upp till:

SCOP W35: 4,25
SCOP W55: 3,57

Energiklass: A++ / A++

WH-CME8L – kompakt och flexibel styrmodul

Den medföljande WH-CME8L är Panasonics styrmodul för Big M-serien.

Istället för en traditionell större inomhusmodul används en kompakt styrbox som ger stor frihet vid projektering och installation.

WH-CME8L kan bland annat hantera:

• Värmesystem

• Tappvarmvatten

• Extern tillsatsvärme

• Extern elpatron på upp till 18 kW

• Utökad systemstyrning

• CN-CNT-anslutningar

• Panasonic Comfort Cloud

• Aquarea Service Cloud

Styrmodulen mäter endast cirka:

Höjd: 450 mm
Bredd: 450 mm
Djup: 116 mm

Vikt: cirka 7 kg

Det gör Big M till en flexibel lösning där ackumulatortank, varmvattenberedare och övriga hydrauliska komponenter kan väljas efter fastighetens och projektets behov.

R290 – naturligt köldmedium

M-serien använder R290 (propan), ett naturligt köldmedium med mycket låg klimatpåverkan.

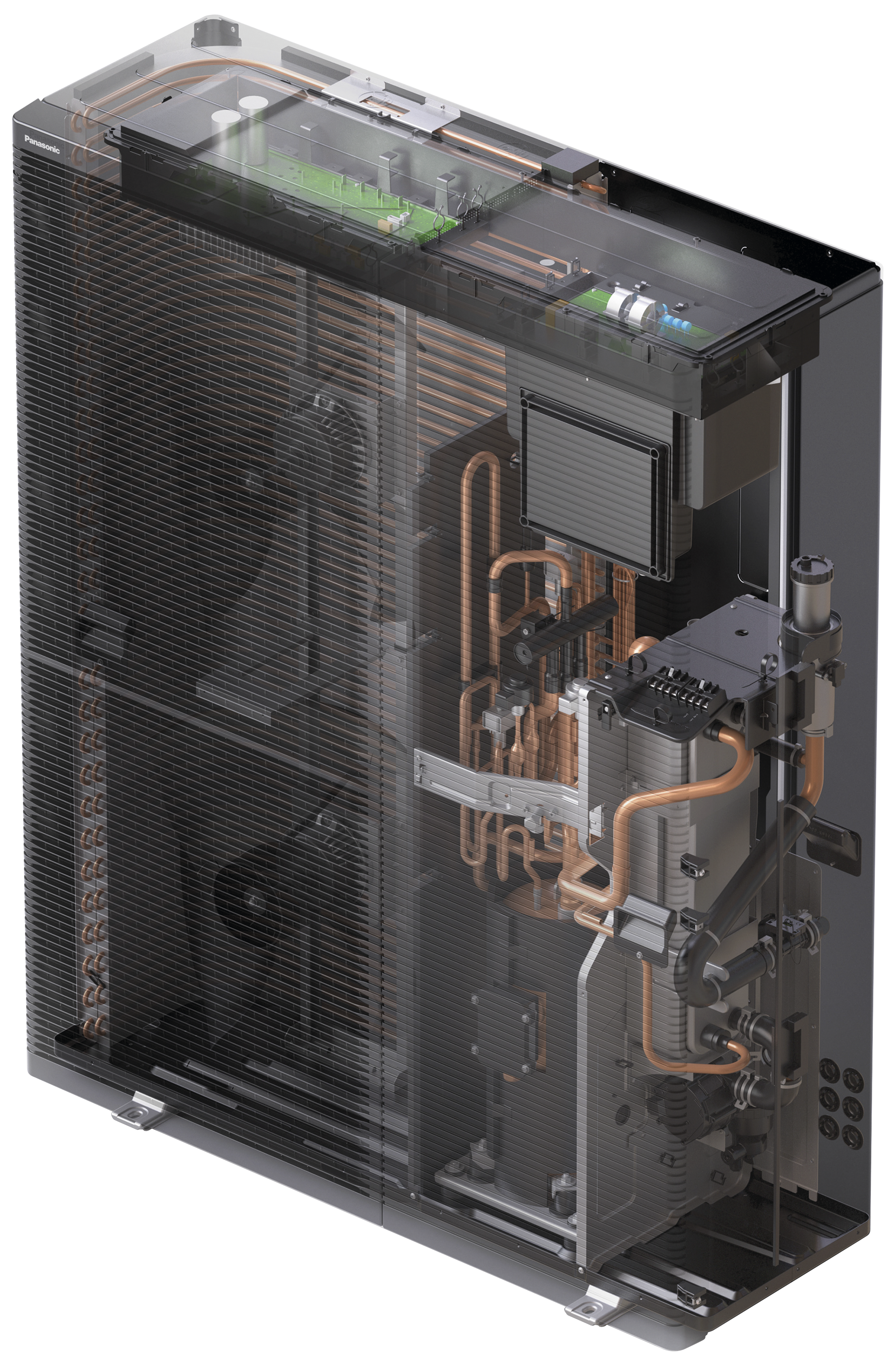

Hela köldmediekretsen är placerad i utomhusenheten och värmen överförs hydrauliskt till byggnadens värmesystem.

Det ger stor flexibilitet och gör Big M lämplig både för nyproduktion och för konvertering av befintliga värmesystem.

Utvecklad för större projekt

Panasonic Aquarea Big M 25 kW passar exempelvis för:

• Större villor

• Flerbostadshus

• Verkstäder

• Butiker

• Kontor

• Kommersiella lokaler

• Lantbruksfastigheter

• Fastigheter med äldre radiatorsystem

• Projekt med stora värme- och varmvattenbehov

Panasonic Big M kombinerar hög värmeeffekt, T-CAP-teknik, R290 och möjlighet till hög framledningstemperatur i en lösning framtagen för större luft/vatten-projekt.

Tekniska huvuddata

Modell: WH-WXG25ME8 + WH-CME8L
Serie: Panasonic Aquarea Big M T-CAP
Värmeeffekt: 25 kW
Elanslutning: 3-fas
Köldmedium: R290
Max framledning: upp till 75 °C
COP A+7/W35: 4,50
COP A+7/W55: 3,00
COP A-7/W35: 2,36
COP A-7/W55: 1,80
SCOP W35: 4,25
SCOP W55: 3,57
Energiklass: A++ / A++
Styrmodul: WH-CME8L
