Panasonic Aquarea T-CAP BIG M-serie 20 kw control modul 400v

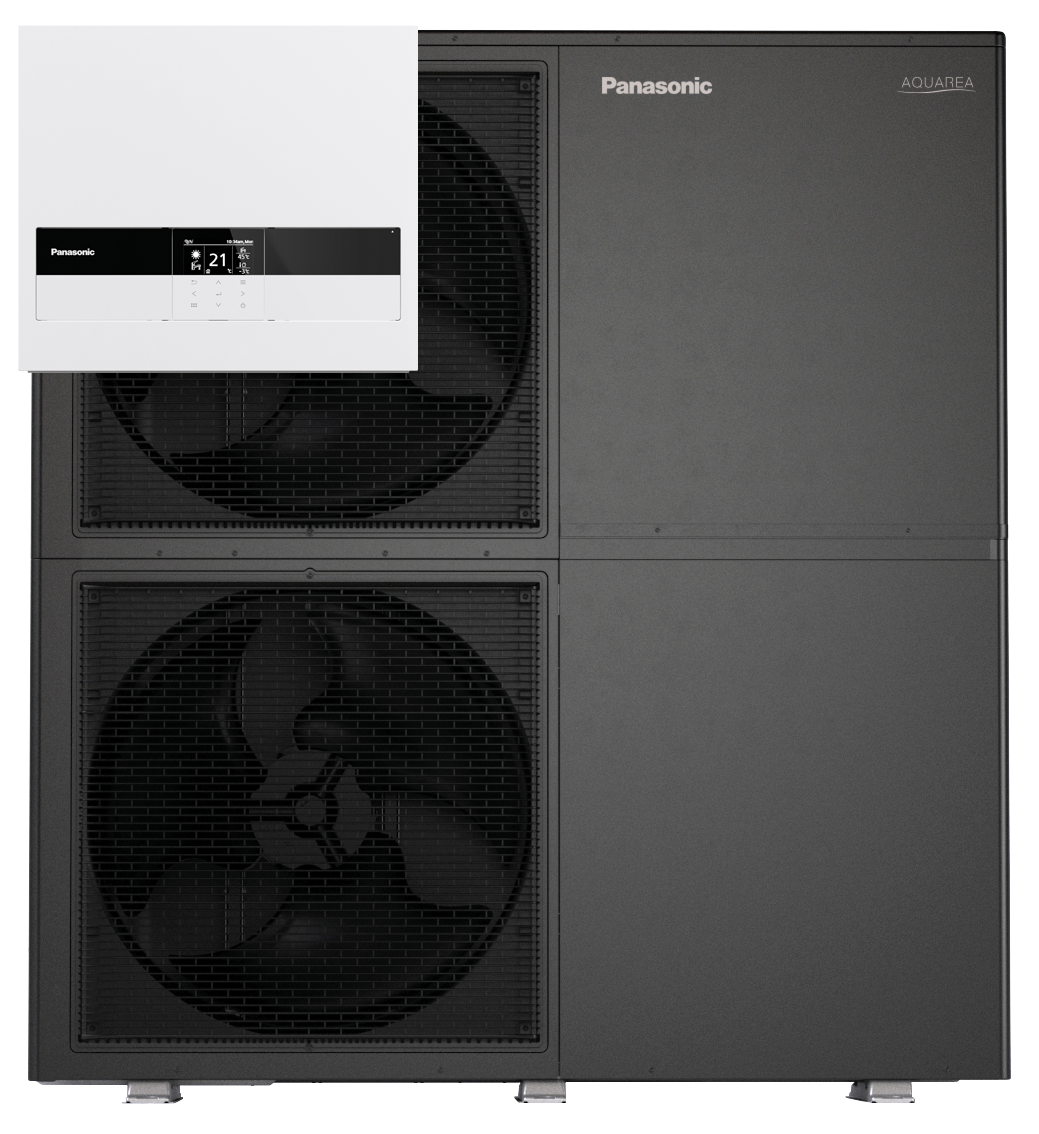

Panasonic Aquarea Big M 20 kW – WH-WXG20ME8 + WH-CME8L

Panasonic Aquarea Big M 20 kW är en kraftfull luft/vatten-värmepump för större villor, kommersiella fastigheter och projekt med högt effektbehov. Kombinationen består av utomhusdelen WH-WXG20ME8 och styrmodulen WH-CME8L och tillhör Panasonics senaste M-generation med det naturliga köldmediet R290.

Big M bygger vidare på Panasonics välkända T-CAP-teknik, utvecklad för att bibehålla hög värmeeffekt även när utomhustemperaturen sjunker. Modellen lämpar sig därför mycket bra för större radiator- och golvvärmesystem, både vid nyinstallation och vid utbyte av äldre värmesystem.

20 kW värmeeffekt för större fastigheter

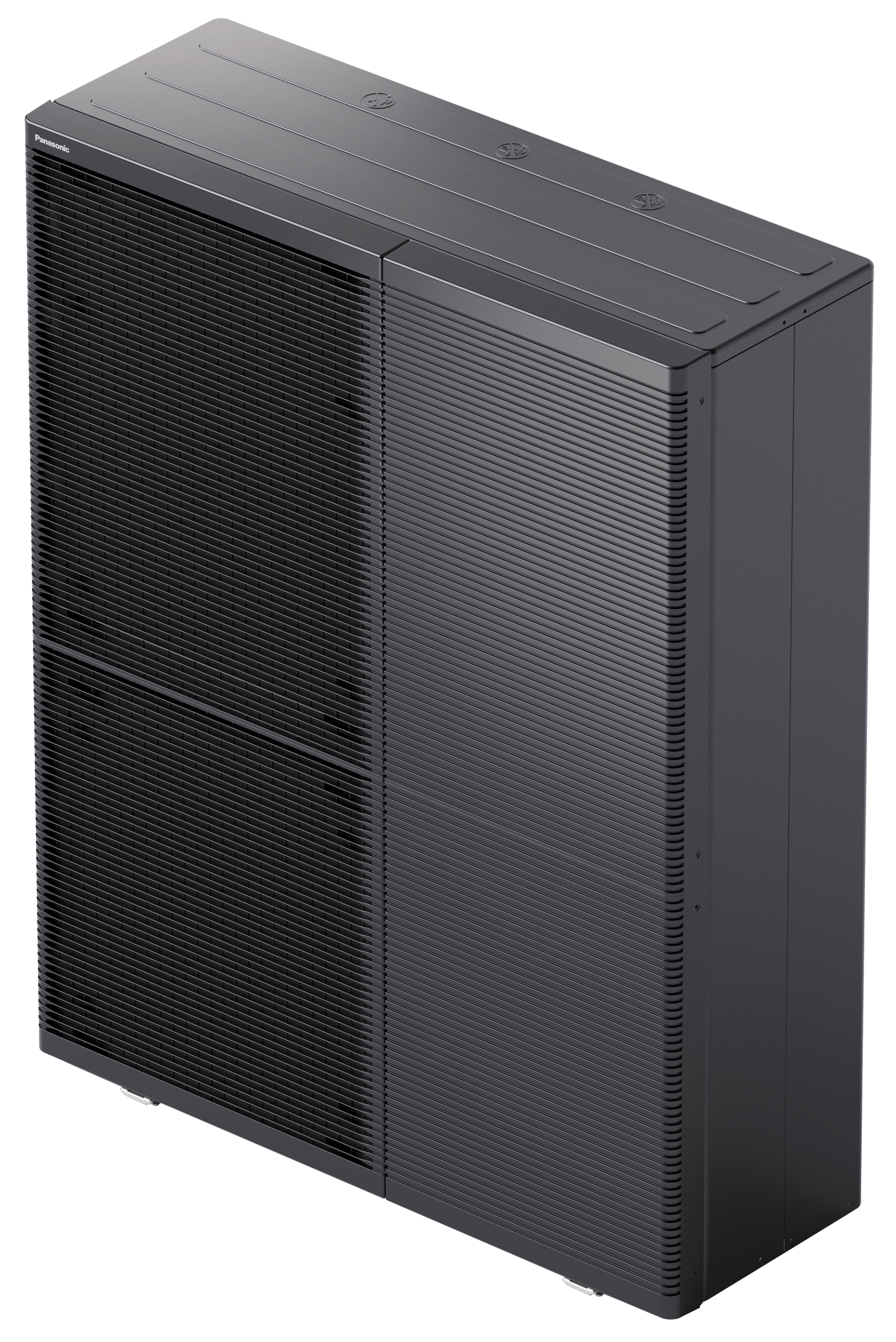

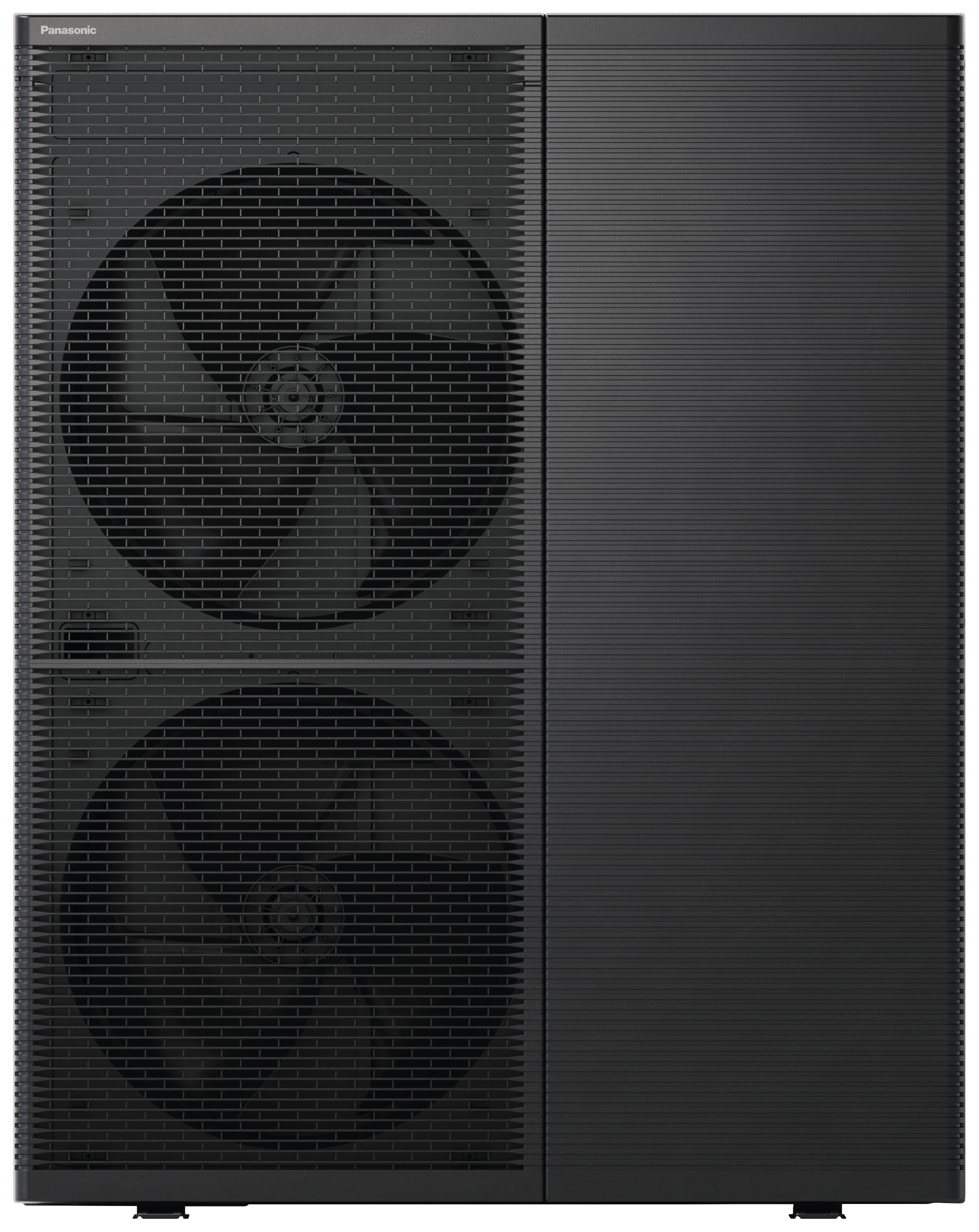

WH-WXG20ME8 har en nominell värmekapacitet på 20 kW och är framtagen för installationer där vanliga villaaggregat inte räcker till.

Tack vare T-CAP-tekniken kan värmepumpen bibehålla värmekapaciteten ner till -20 °C, vilket gör Big M särskilt intressant för nordiskt klimat och fastigheter med högt effektbehov vintertid.

Värmepumpen kan arbeta vid utomhustemperaturer ner till cirka -25 °C.

Upp till 75 °C framledning

Big M använder det naturliga köldmediet R290 och kan leverera en framledningstemperatur på upp till 75 °C vid -15 °C utomhustemperatur.

Den höga vattentemperaturen gör modellen lämplig även vid renoveringar och utbyte av äldre olje-, el-, pellets- eller vedpannor där befintliga radiatorer kan kräva högre framledningstemperaturer.

Effektiv drift

Vid A+7/W35 levererar WH-WXG20ME8:

Värmeeffekt: 20,0 kW
COP: 4,80

Vid A+7/W55:

Värmeeffekt: 20,0 kW
COP: 3,18

SCOP är upp till 4,36 vid 35 °C framledning och 3,59 vid 55 °C, med energiklass A++.

WH-CME8L – kompakt styrmodul

Den medföljande WH-CME8L är Panasonics styrmodul speciellt framtagen för Big M-serien.

Styrmodulen innehåller regleringen av värmepumpssystemet men tar väldigt liten plats och ger stor flexibilitet vid installationen.

WH-CME8L har bland annat:

• Styrning av värme och varmvatten

• Möjlighet att styra extern tillsatsvärme

• Stöd för extern elpatron på upp till 18 kW

• Två CN-CNT-anslutningar

• Möjlighet till utökad systemstyrning och Modbus

• Panasonic Comfort Cloud och Aquarea Service Cloud

• Kompakt format, endast cirka 454 × 520 × 116 mm

Det gör lösningen särskilt flexibel i större installationer där exempelvis ackumulatortank, extern varmvattenberedare eller andra hydrauliska komponenter ska kombineras efter projektets behov.

R290 – framtidssäkert köldmedium

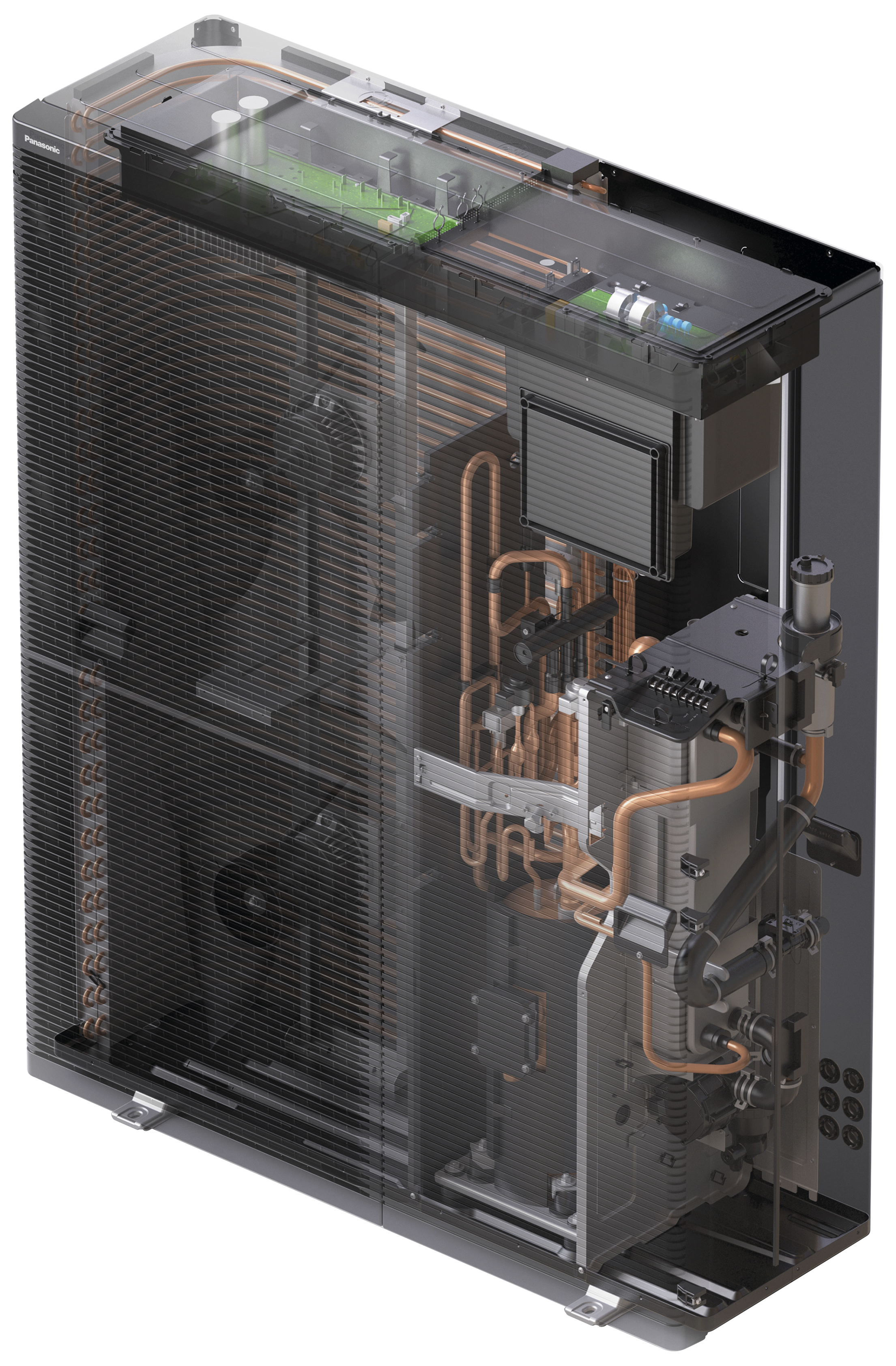

M-serien använder R290 (propan), ett naturligt köldmedium med mycket låg klimatpåverkan. Hela köldmediekretsen är placerad i utomhusdelen och värmen överförs hydrauliskt till fastighetens värmesystem.

Det ger en flexibel lösning och gör Big M lämplig både för nyproduktion och för konvertering av befintliga värmesystem.

Tyst trots hög effekt

Trots sin höga kapacitet är Big M konstruerad för låg ljudnivå. WH-WXG20ME8 har en ljudeffektnivå på cirka 56 dB(A) i värmedrift.

Utomhusdelen mäter cirka:

Höjd: 1 645 mm
Bredd: 1 500 mm
Djup: 460 mm
Vikt: cirka 240 kg

Ett kraftfullt alternativ för större projekt

Panasonic Aquarea Big M 20 kW passar exempelvis för:

• Större villor

• Flerbostadshus

• Verkstäder

• Butiker och lokaler

• Kontor

• Lantbruksfastigheter

• Fastigheter med äldre radiatorsystem

• Projekt där flera mindre värmepumpar annars hade behövts

Panasonic Big M kombinerar hög värmeeffekt, T-CAP-teknik, R290 och upp till 75 °C framledning i en lösning framtagen för de större luft/vatten-projekten.

Tekniska huvuddata

Modell: WH-WXG20ME8 + WH-CME8L
Serie: Panasonic Aquarea Big M T-CAP
Värmeeffekt: 20 kW
Elanslutning: 3-fas
Köldmedium: R290
Max framledning: 75 °C
Bibehållen värmekapacitet: ner till -20 °C
Driftsområde värme: ner till cirka -25 °C
COP A+7/W35: 4,80
COP A+7/W55: 3,18
SCOP W35: 4,36
SCOP W55: 3,59
Energiklass: A++ / A++
Styrmodul: WH-CME8L
