Panasonic Aquarea T-CAP M-serie 16kW biblock ,9kw elpatron 400v

Panasonic Aquarea T-CAP M 16 kW – WH-SDC0316M9E8 + WH-WXG16ME8

Panasonic Aquarea T-CAP M-serien 16 kW 3-fas är den största modellen i serien och passar fastigheter med högre effektbehov, både vid utbyte av äldre värmesystem och i nya installationer.

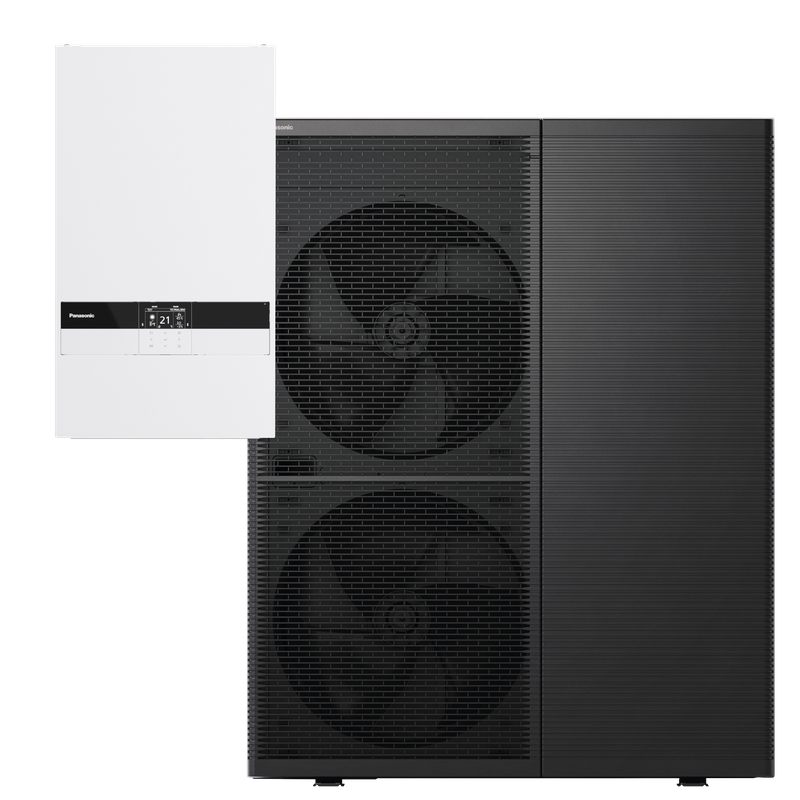

Kombinationen består av inomhusdelen WH-SDC0316M9E8 och utomhusdelen WH-WXG16ME8. Systemet använder naturligt köldmedium R290 och har en helt hydraulisk anslutning mellan inne- och utomhusdelen, vilket innebär att endast vattenledningar går in i fastigheten.

Panasonics T-CAP-teknik är framtagen för att ge hög och stabil värmeeffekt även när utomhustemperaturen sjunker. 16 kW-modellen levererar 16,0 kW vid +7 °C, +2 °C och –7 °C utomhustemperatur vid 35 °C framledning. Panasonic anger dessutom att T-CAP-serien behåller sin nominella värmekapacitet ner till –20 °C vid 35 °C framledning, vilket gör modellen särskilt intressant i större villor och fastigheter med högt värmebehov.

Vid A+7/W35 ligger COP på 4,89, vid A+2/W35 på 3,30 och vid A–7/W35 på 2,53. Vid högre framledning, A–7/W55, ger maskinen fortfarande 16,0 kW med COP 1,97.

M-serien är också anpassad för system som kräver högre framledningstemperatur. Den kan leverera upp till 75 °C framledning vid –15 °C utomhustemperatur och är konstruerad för värmedrift ner till –28 °C. Det gör den väl lämpad för exempelvis äldre radiatorsystem där högre temperaturer kan behövas under kalla dagar.

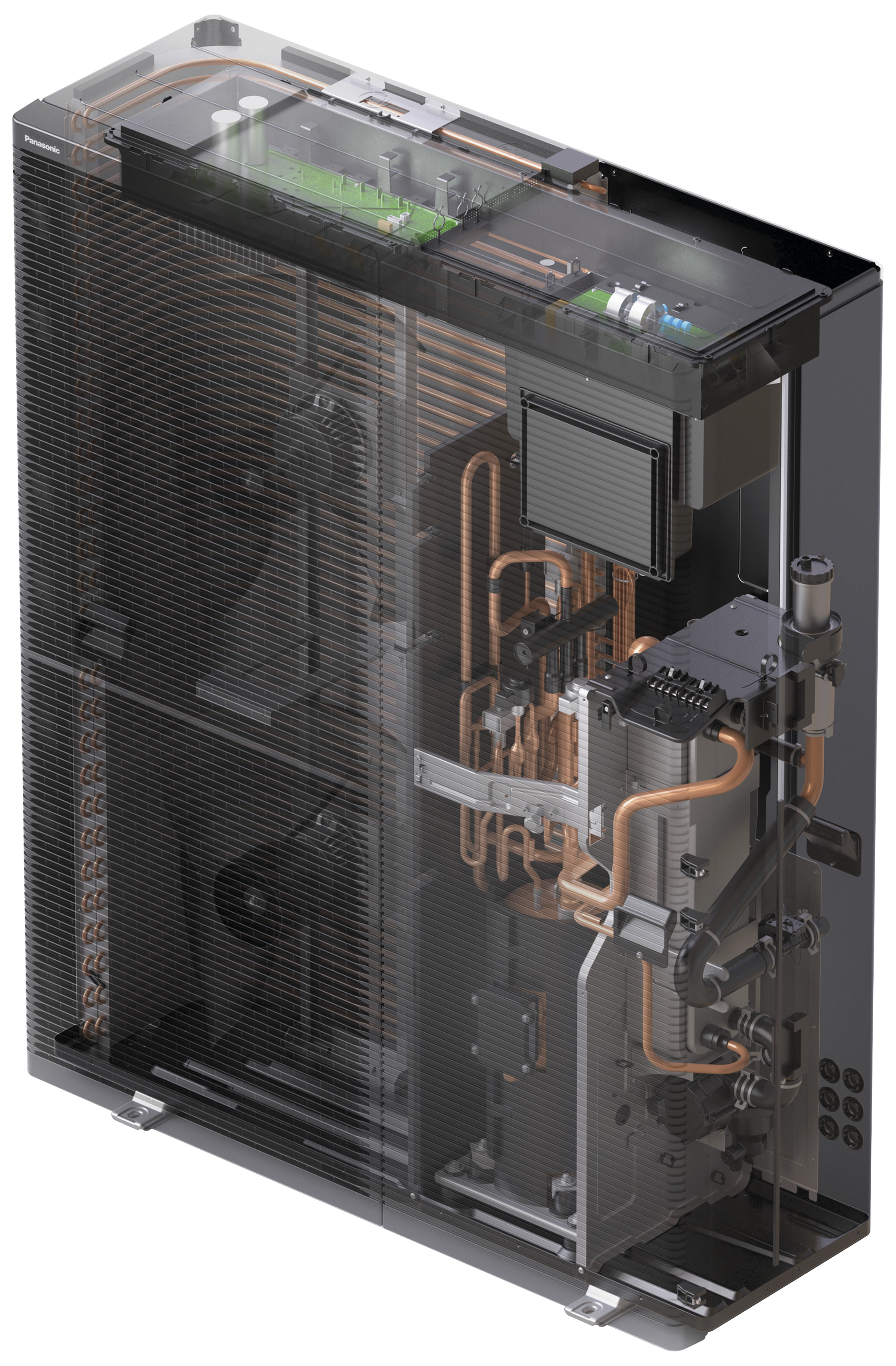

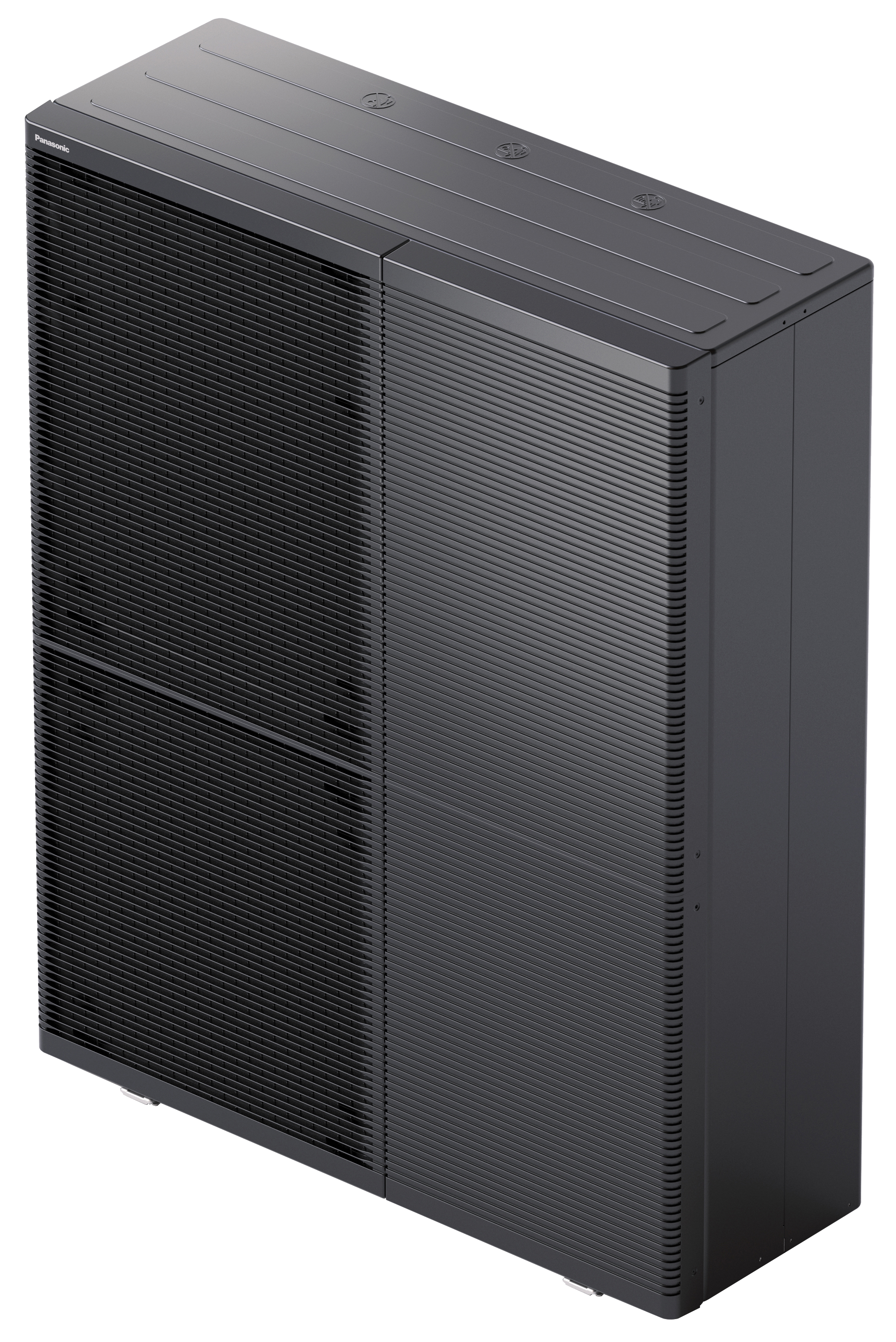

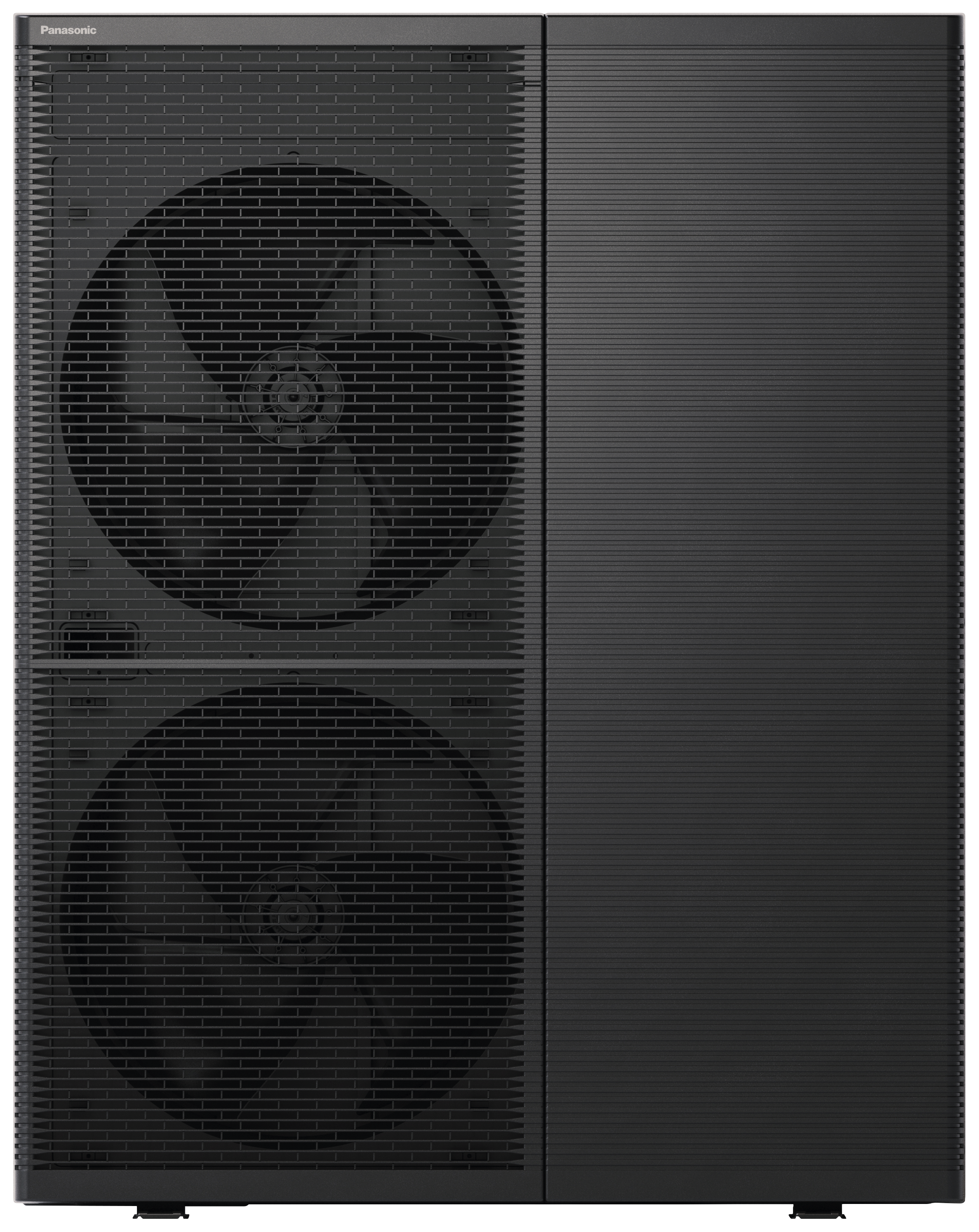

Utomhusdelen använder Panasonics egen R290 scrollkompressor med insprutningsteknik och har Bluefin-behandlad värmeväxlare för extra skydd i tuffa miljöer. Konstruktionen är framtagen för hög driftsäkerhet, god serviceåtkomst och låg ljudnivå.

Systemet har även stöd för Panasonic Comfort Cloud och Aquarea Service Cloud, vilket ger möjlighet till styrning, energiövervakning och fjärrservice.

Kort fakta

• Värmeeffekt: 16 kW
• Elanslutning: 3-fas
• Inomhusdel: WH-SDC0316M9E8
• Utomhusdel: WH-WXG16ME8
• Köldmedium: R290
• Effekt A+7/W35: 16,0 kW
• Effekt A+2/W35: 16,0 kW
• Effekt A–7/W35: 16,0 kW
• Effekt A–7/W55: 16,0 kW
• COP A+7/W35: 4,89
• COP A+2/W35: 3,30
• COP A–7/W35: 2,53
• COP A–7/W55: 1,97
• SCOP, medelklimat W35/W55: 4,20 / 3,31
• Energiklass 35/55 °C: A+++ / A++
• Driftområde värme: –28 till +35 °C
• Framledning värme: 25–75 °C
• Vattenflöde vid ΔT 5 K / 35 °C: 45,9 l/min
• Utomhusdel: 1520 × 1200 × 430 mm
