Panasonic Aquarea T-CAP M-serie 12kW biblock ,9kw elpatron 400v

Panasonic Aquarea T-CAP M 12 kW – WH-SDC0316M9E8 + WH-WXG12ME8

Panasonic Aquarea T-CAP M-serien 12 kW 3-fas är en kraftfull luft/vatten-värmepump utvecklad för nordiskt klimat. Den passar både vid utbyte av äldre värmesystem och i nya installationer där man behöver hög effekt även när temperaturen sjunker.

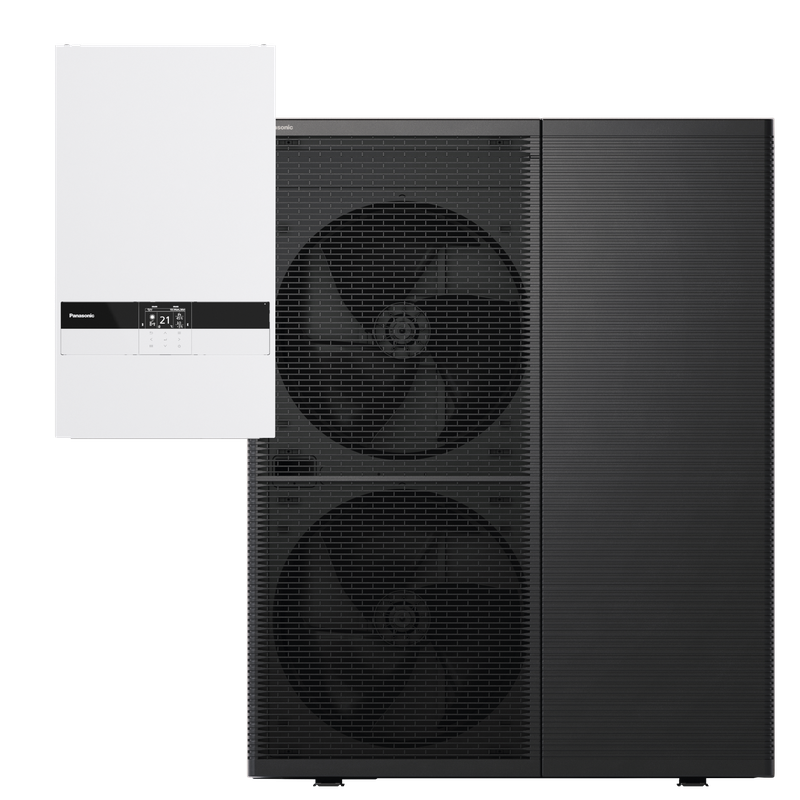

Kombinationen består av inomhusdelen WH-SDC0316M9E8 och utomhusdelen WH-WXG12ME8. Systemet använder det naturliga köldmediet R290 och har en helt hydraulisk anslutning mellan inne- och utomhusdelen, vilket innebär att endast vattenledningar går in i huset.

En av de stora styrkorna är Panasonics T-CAP-teknik. 12 kW-modellen levererar 12,0 kW vid +7 °C, +2 °C och –7 °C utomhustemperatur vid 35 °C framledning. Panasonic anger dessutom att T-CAP behåller den nominella värmekapaciteten ner till –20 °C vid 35 °C framledning, vilket gör modellen särskilt intressant för fastigheter med ett större effektbehov vintertid.

Även verkningsgraden är stark. Vid A+7/W35 ligger COP på 5,06, vid A+2/W35 på 3,54 och vid A–7/W35 på 3,00. Vid högre framledning, A–7/W55, ger maskinen fortfarande 12,0 kW med COP 2,17.

M-serien passar därför bra även i hus med radiatorer och högre temperaturbehov. Systemet kan leverera upp till 75 °C framledning vid –15 °C utomhustemperatur och är konstruerat för värmedrift ner till –28 °C.

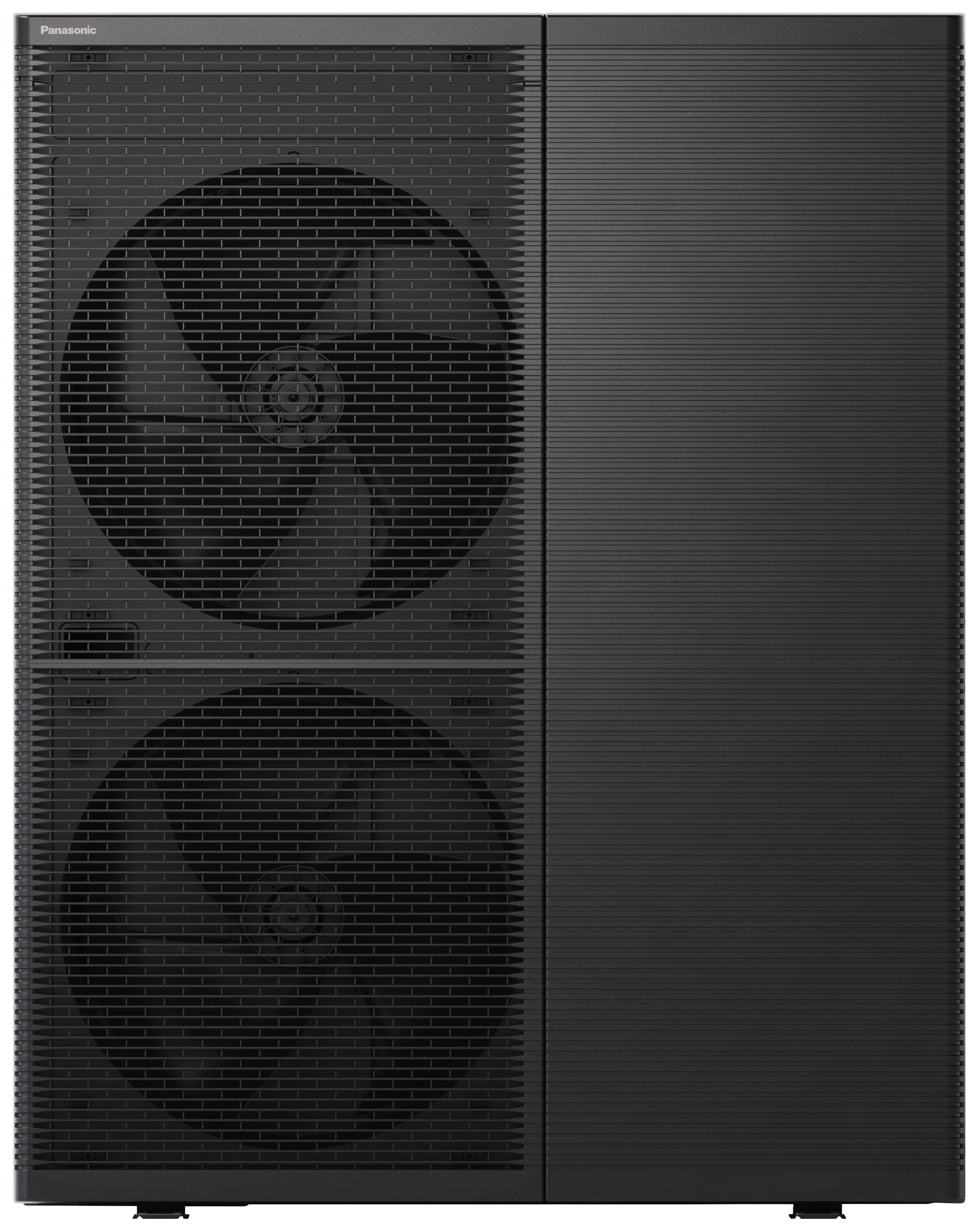

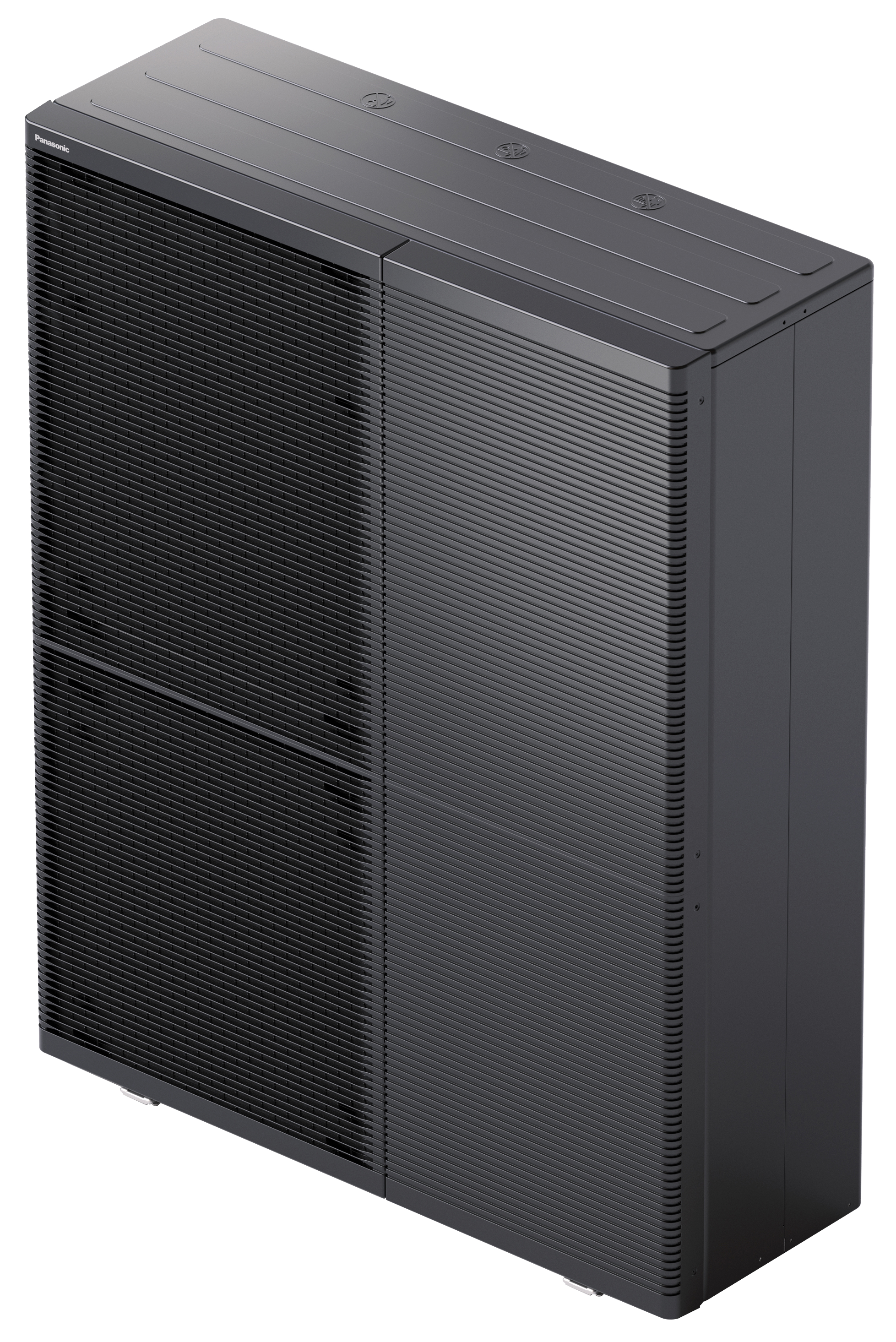

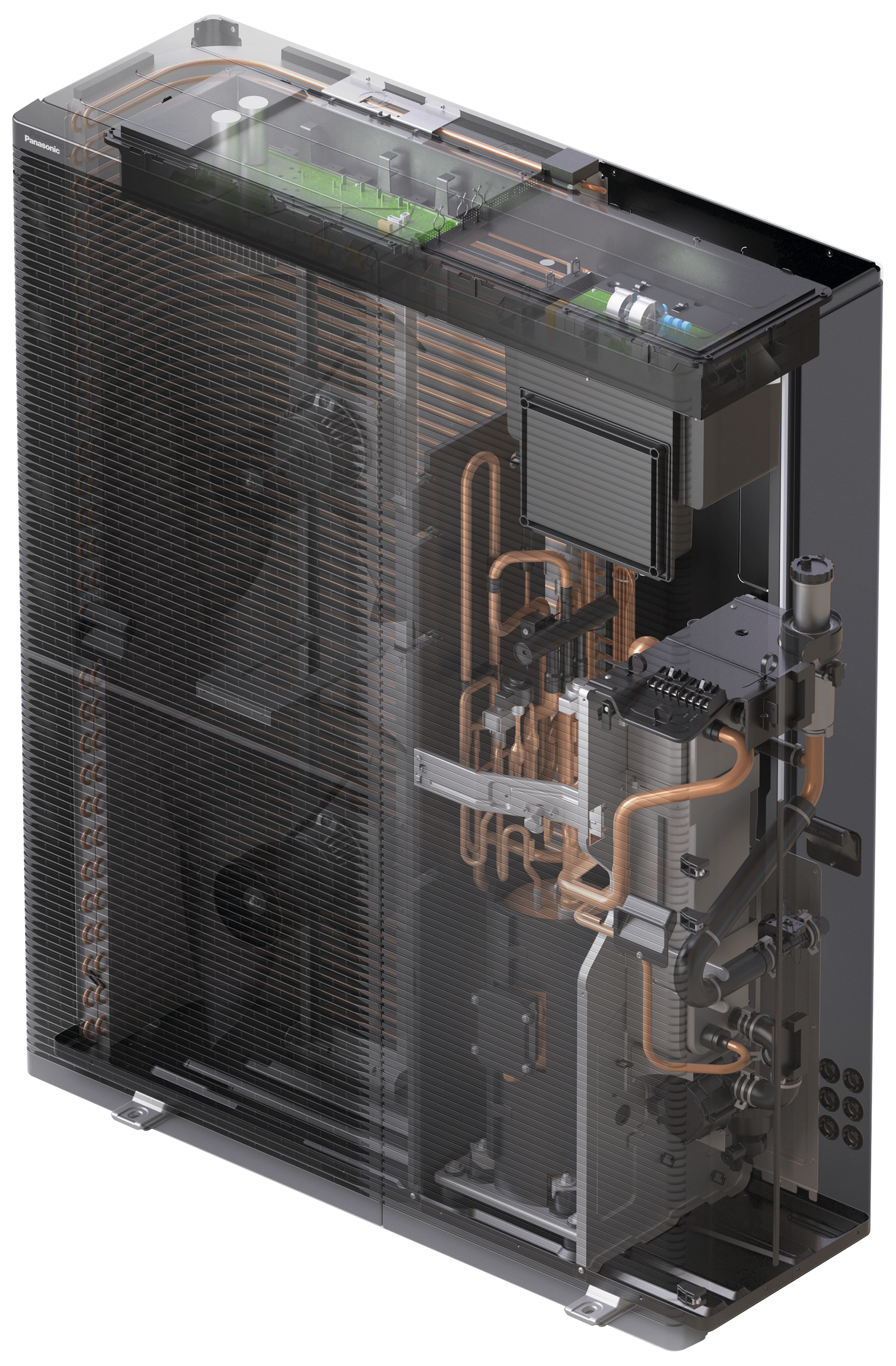

Utomhusdelen använder Panasonics egen R290 scrollkompressor med insprutningsteknik och har Bluefin-behandlad värmeväxlare för att klara tuffa miljöer. Konstruktionen är framtagen för hög driftsäkerhet, låg ljudnivå och god serviceåtkomst.

Systemet har dessutom stöd för Panasonic Comfort Cloud och Aquarea Service Cloud, vilket gör det möjligt att styra och övervaka värme, kylning och varmvatten samt underlättar fjärrservice och felsökning.

Kort fakta

• Värmeeffekt: 12 kW
• Elanslutning: 3-fas
• Inomhusdel: WH-SDC0316M9E8
• Utomhusdel: WH-WXG12ME8
• Köldmedium: R290
• Effekt A+7/W35: 12,0 kW
• Effekt A+2/W35: 12,0 kW
• Effekt A–7/W35: 12,0 kW
• Effekt A–7/W55: 12,0 kW
• COP A+7/W35: 5,06
• COP A+2/W35: 3,54
• COP A–7/W35: 3,00
• COP A–7/W55: 2,17
• SCOP, medelklimat W35/W55: 5,00 / 3,46
• Energiklass 35/55 °C: A+++ / A++
• Driftområde värme: –28 till +35 °C
• Framledning värme: 25–75 °C
• Vattenflöde vid ΔT 5 K / 35 °C: 34,4 l/min
• Utomhusdel: 1520 × 1200 × 430 mm
