Panasonic Aquarea T-CAP M-serie 16 kw control modul 400v

Panasonic Aquarea T-CAP M 16 kW – WH-CME8 + WH-WXG16ME8

Panasonic Aquarea T-CAP M-serien 16 kW 3-fas med styrmodulen WH-CME8 är en kraftfull och flexibel luft/vatten-värmepumpslösning för fastigheter med större effektbehov. Kombinationen passar bra när man vill bygga systemet mer fritt med extern varmvattenberedare, bufferttank eller annan anpassad hydraulik.

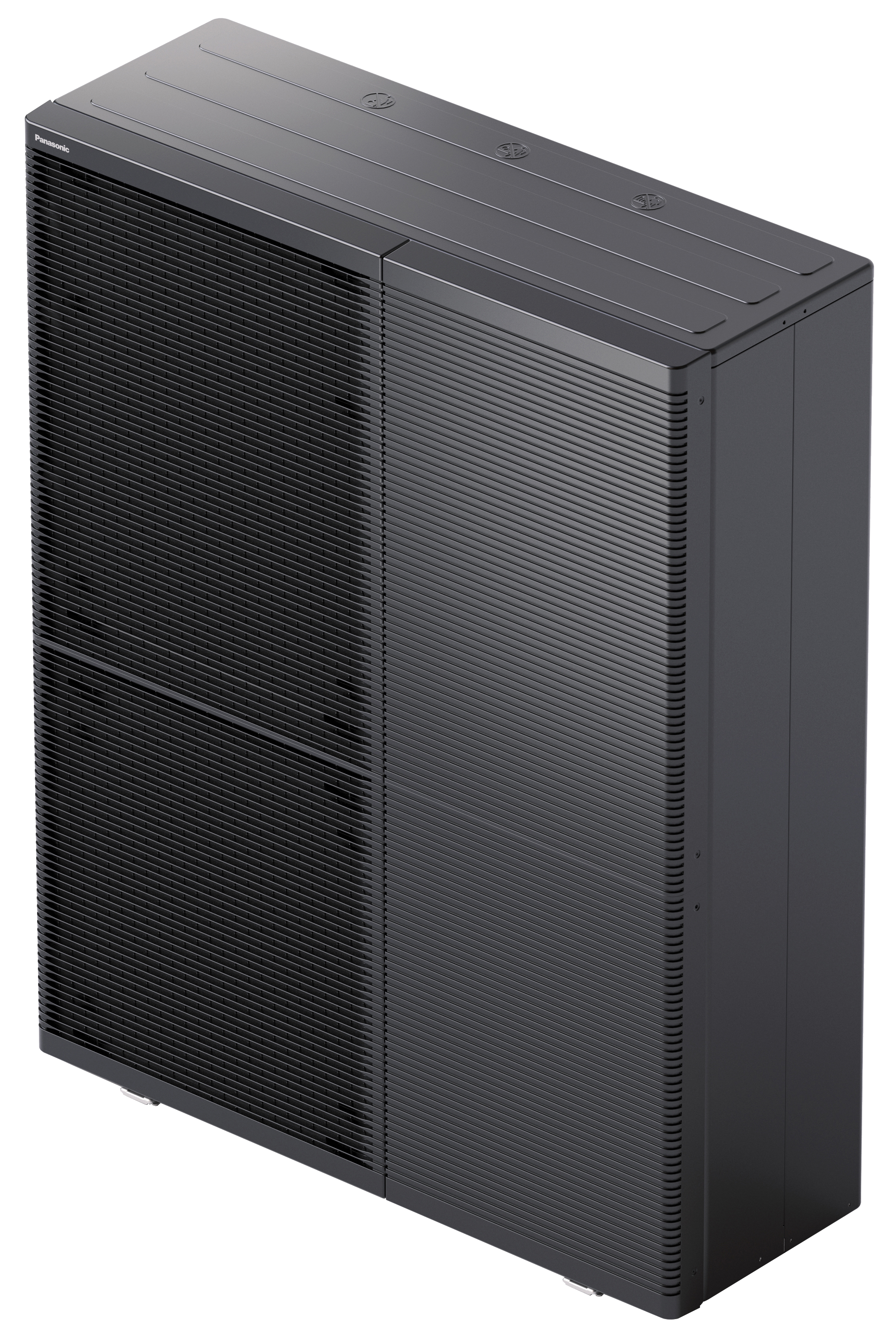

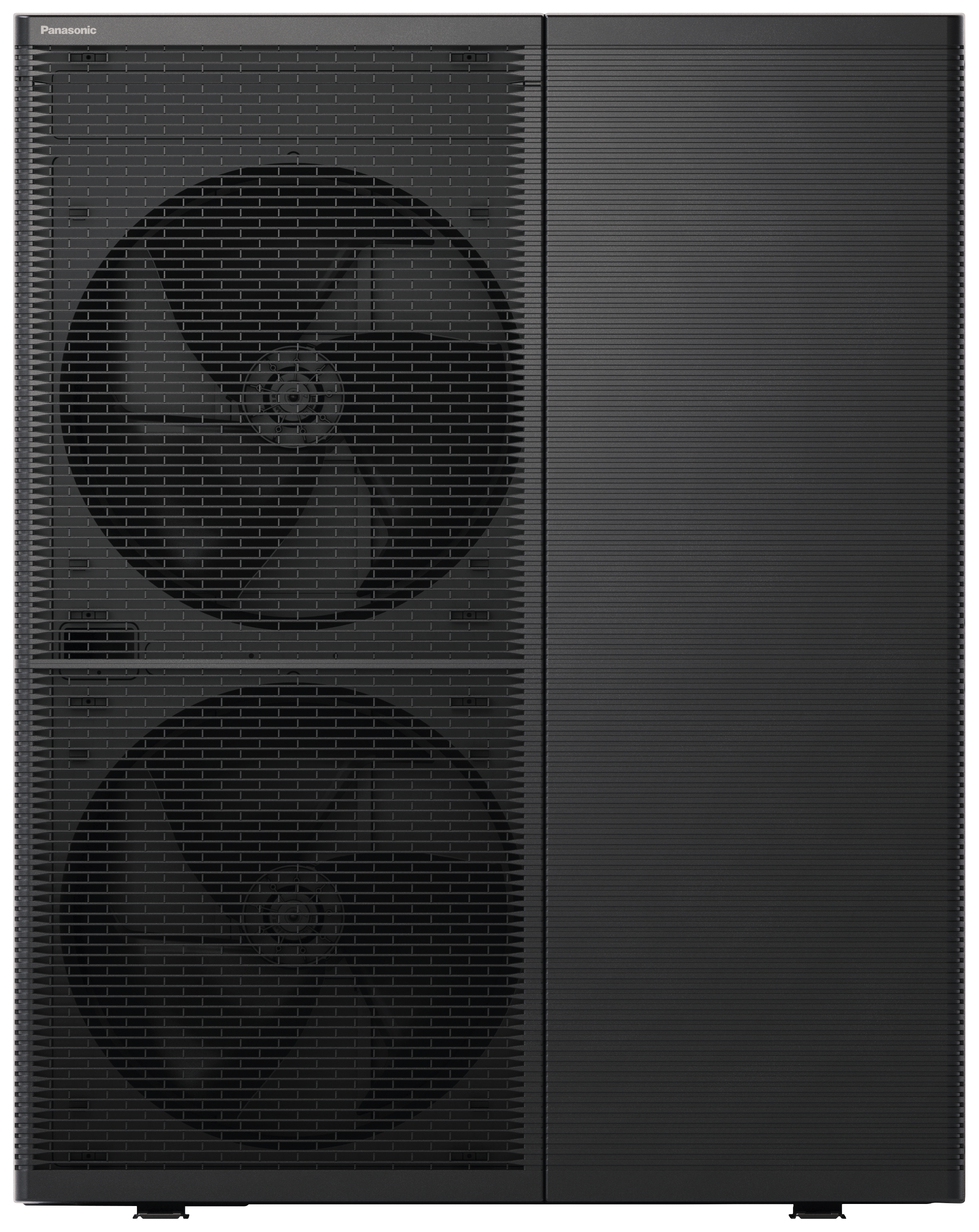

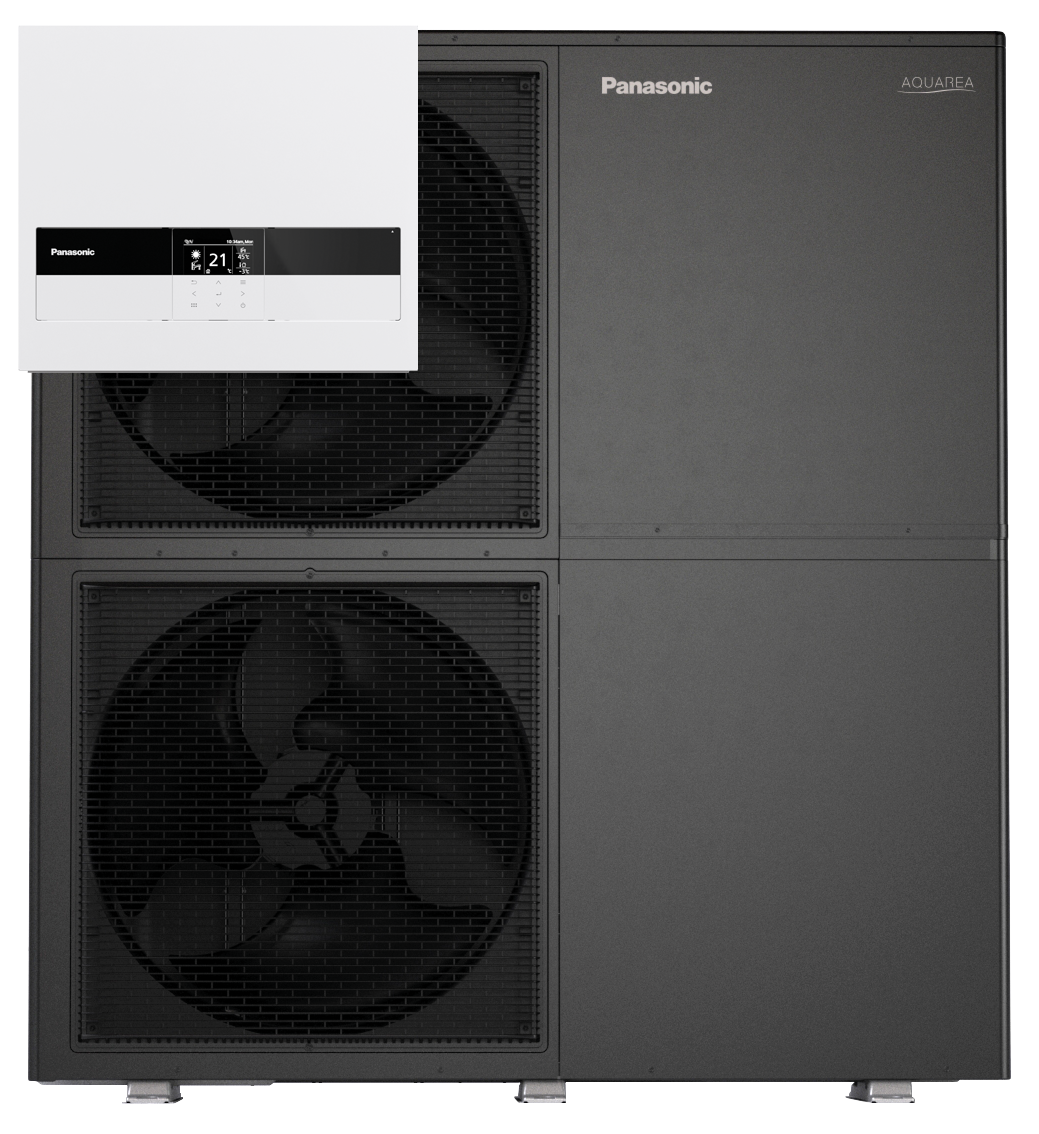

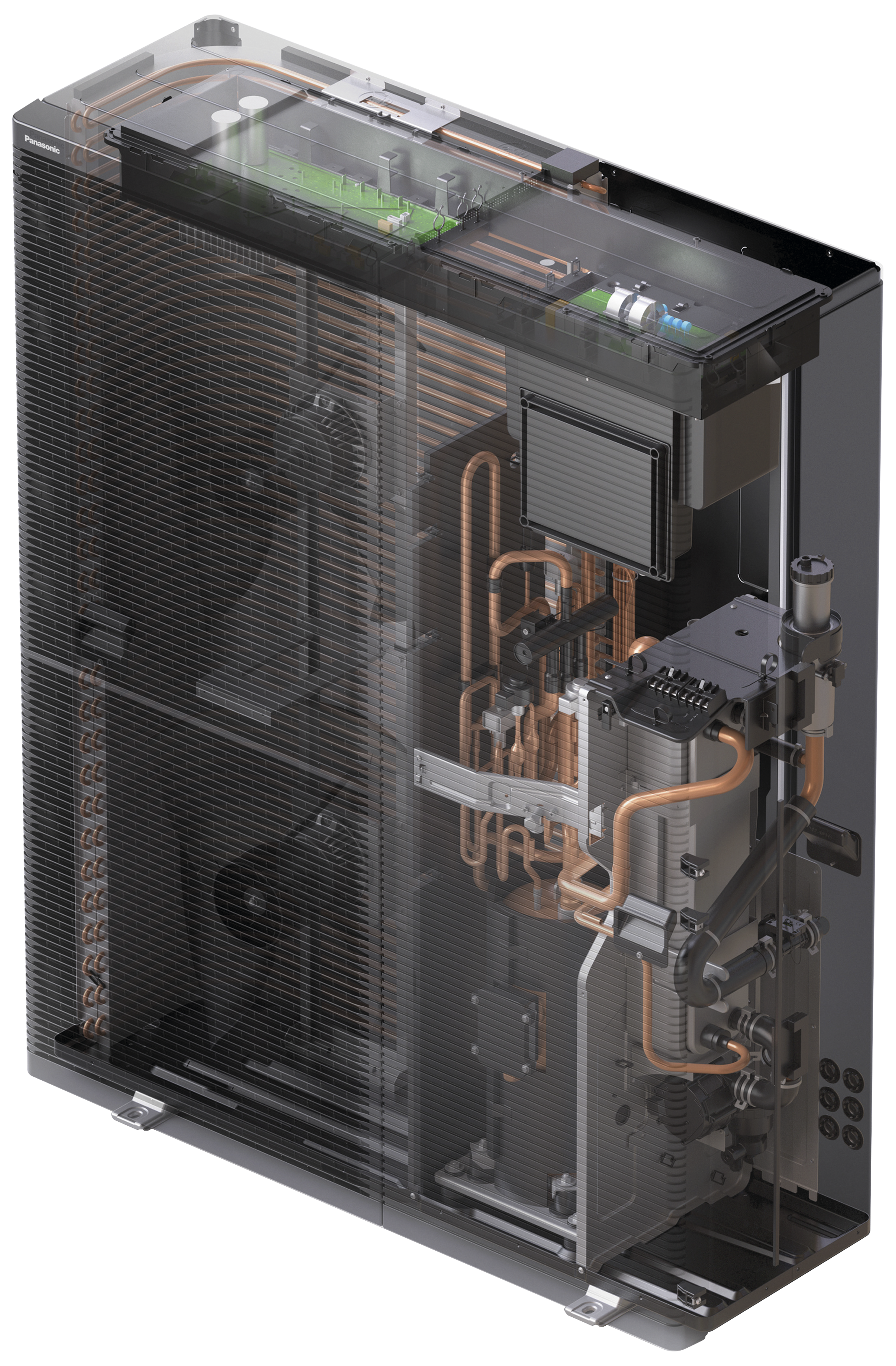

Systemet består av utomhusdelen WH-WXG16ME8 och styrmodulen WH-CME8. M-serien använder naturligt köldmedium R290, och köldmediekretsen är placerad i utomhusdelen. Anslutningen in i fastigheten är därför hydraulisk med vattenledningar.

Panasonics T-CAP-teknik är framtagen för att ge stabil effekt även vid låga utomhustemperaturer. 16 kW-modellen levererar 16,0 kW vid +7 °C, +2 °C och –7 °C vid 35 °C framledning. Panasonic anger dessutom att T-CAP bibehåller nominell värmekapacitet ner till –20 °C vid 35 °C framledning.

Vid A+7/W35 ligger COP på 4,89, vid A+2/W35 på 3,30 och vid A–7/W35 på 2,53. Vid högre framledning, A–7/W55, levererar modellen fortfarande 16,0 kW med COP 1,97.

M-serien passar även bra i fastigheter med radiatorer och högre temperaturbehov. Systemet kan leverera upp till 75 °C framledning vid –15 °C utomhustemperatur och är konstruerat för värmedrift ner till –28 °C. Det gör 16 kW-modellen särskilt intressant för större villor, flerbostadshus och andra fastigheter där ett högre kontinuerligt effektbehov finns.

WH-CME8 ger stor frihet vid systemuppbyggnaden och gör det möjligt att kombinera värmepumpen med exempelvis extern varmvattenberedare, bufferttank och flera värmekretsar. M-serien kan även integreras mot Modbus eller KNX och stödjer smarta energifunktioner med rätt tillbehör.

Kort fakta

• Värmeeffekt: 16 kW
• Elanslutning: 3-fas
• Styrmodul: WH-CME8
• Utomhusdel: WH-WXG16ME8
• Köldmedium: R290
• Effekt A+7/W35: 16,0 kW
• Effekt A+2/W35: 16,0 kW
• Effekt A–7/W35: 16,0 kW
• Effekt A–7/W55: 16,0 kW
• COP A+7/W35: 4,89
• COP A+2/W35: 3,30
• COP A–7/W35: 2,53
• COP A–7/W55: 1,97
• SCOP medelklimat W35/W55: 4,20 / 3,31
• Energiklass 35/55 °C: A+++ / A++
• Driftområde värme: –28 till +35 °C
• Framledning värme: 25–75 °C
• Vattenflöde vid ΔT 5 K / 35 °C: 45,9 l/min
• Utomhusdel: 1520 × 1200 × 430 mm
• Hydraulisk anslutning in till fastigheten
• Flexibel uppbyggnad med extern tank och hydraulik
