Panasonic Aquarea T-CAP M-serie 12 kw control modul 400v

Panasonic Aquarea T-CAP M 12 kW – WH-CME8 + WH-WXG12ME8

Panasonic Aquarea T-CAP M-serien 12 kW 3-fas med styrmodulen

Panasonic Aquarea T-CAP M 12 kW – WH-CME8 + WH-WXG12ME8

Panasonic Aquarea T-CAP M-serien 12 kW 3-fas med styrmodulen WH-CME8 är en flexibel luft/vatten-värmepumpslösning för installationer där man vill bygga systemet med extern varmvattenberedare, bufferttank eller annan anpassad hydraulik.

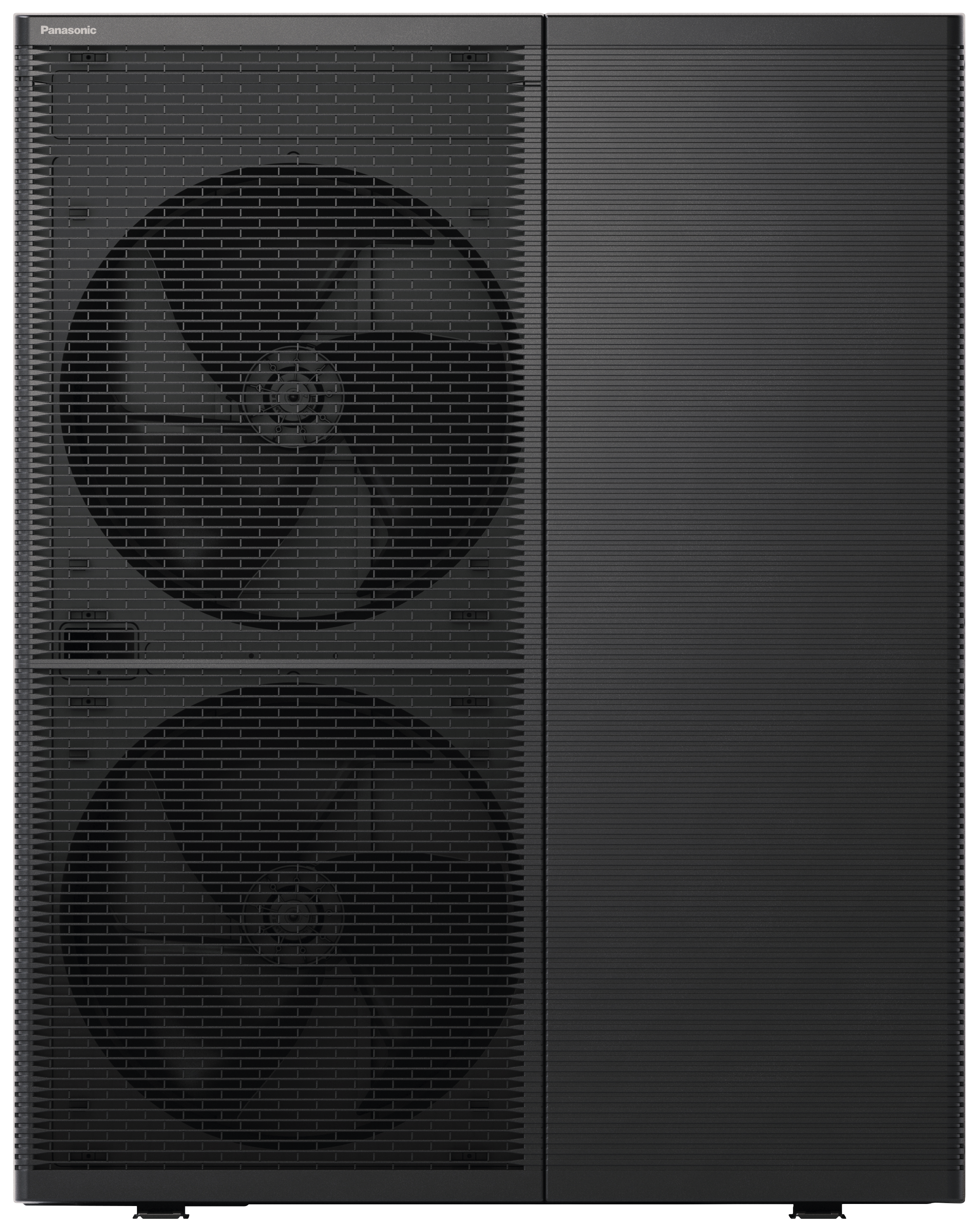

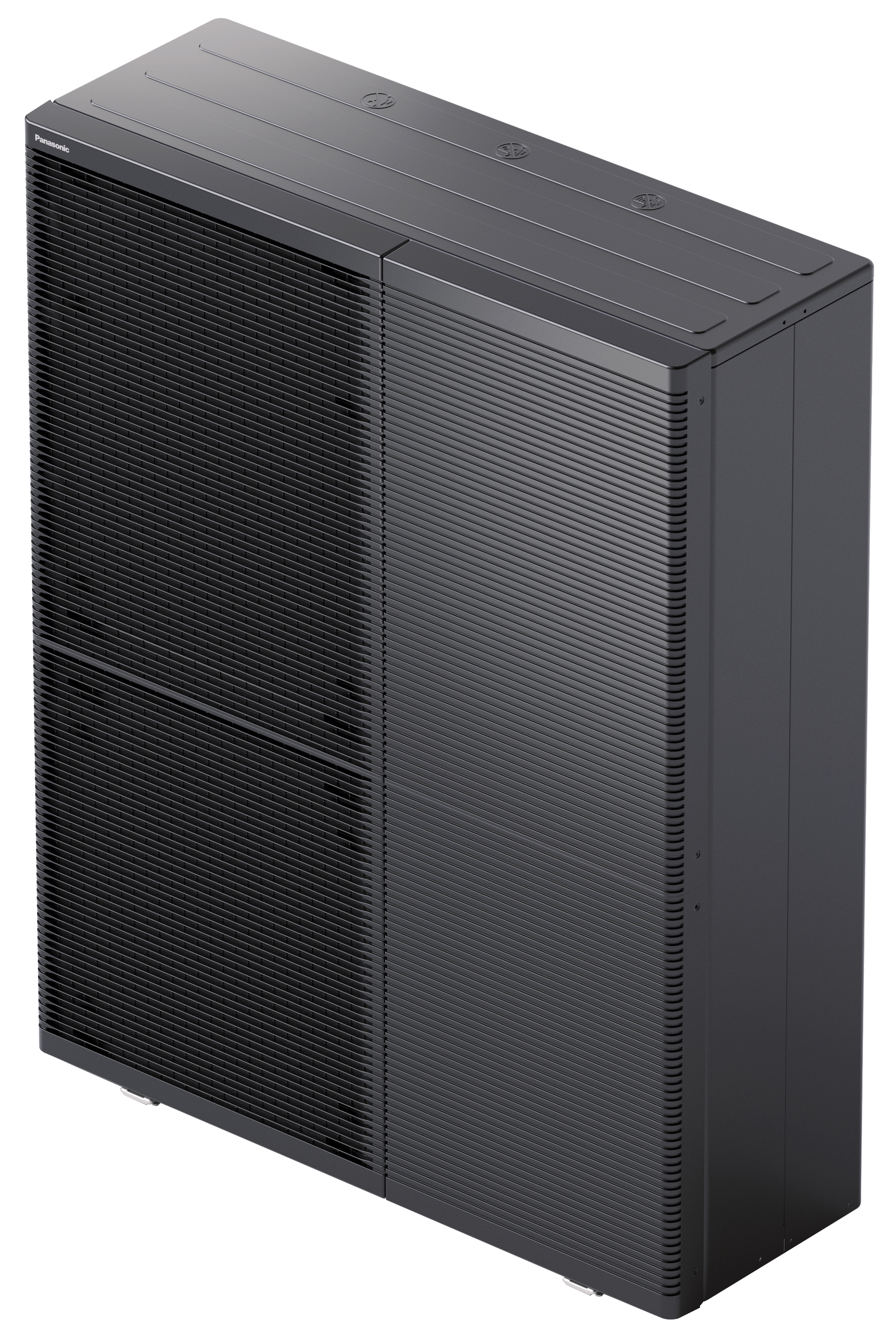

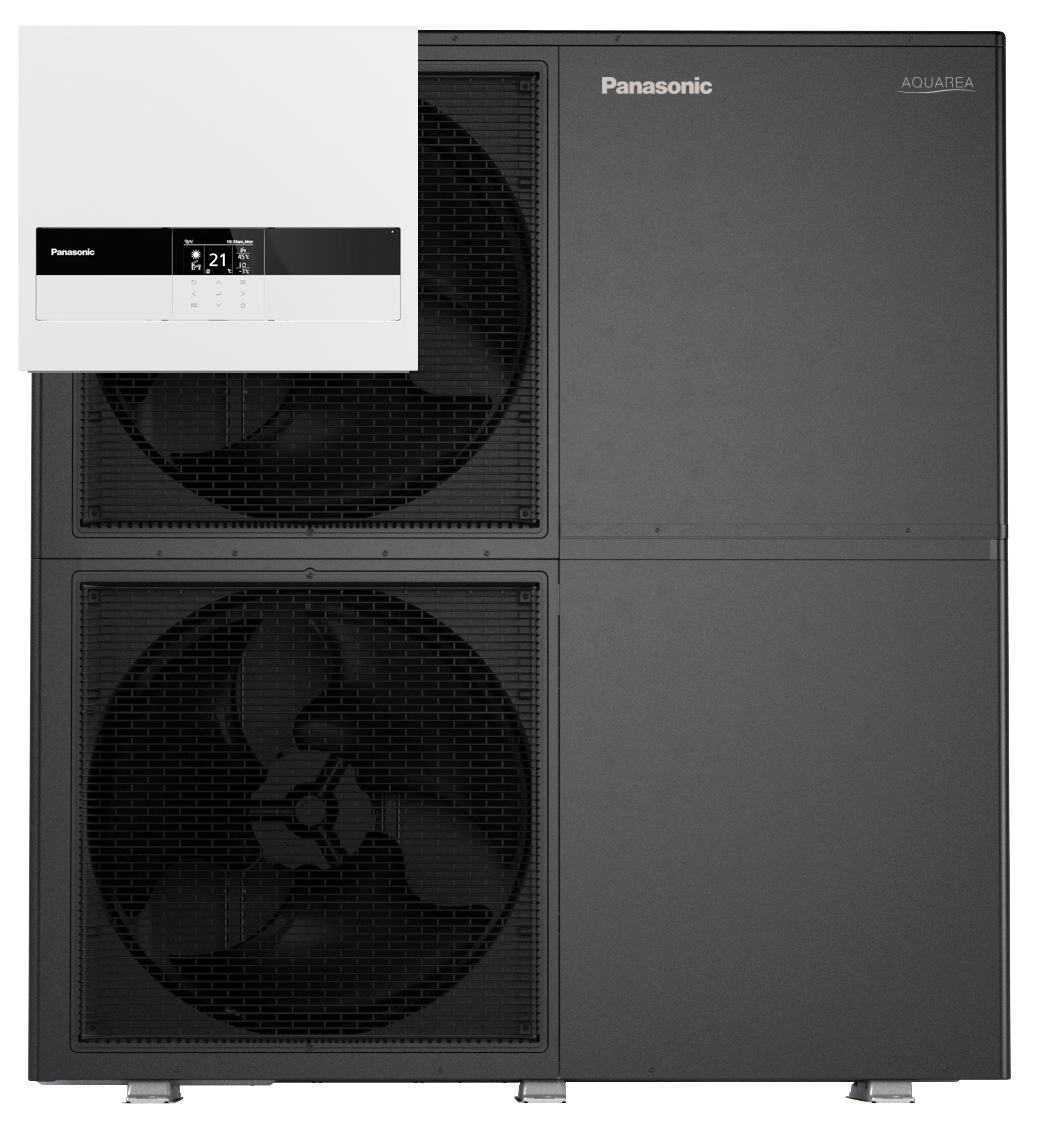

Kombinationen består av WH-WXG12ME8 utomhusdel och WH-CME8 styrmodul. Lösningen passar bra när man vill ha större frihet i systemuppbyggnaden än med en traditionell komplett inomhusmodul.

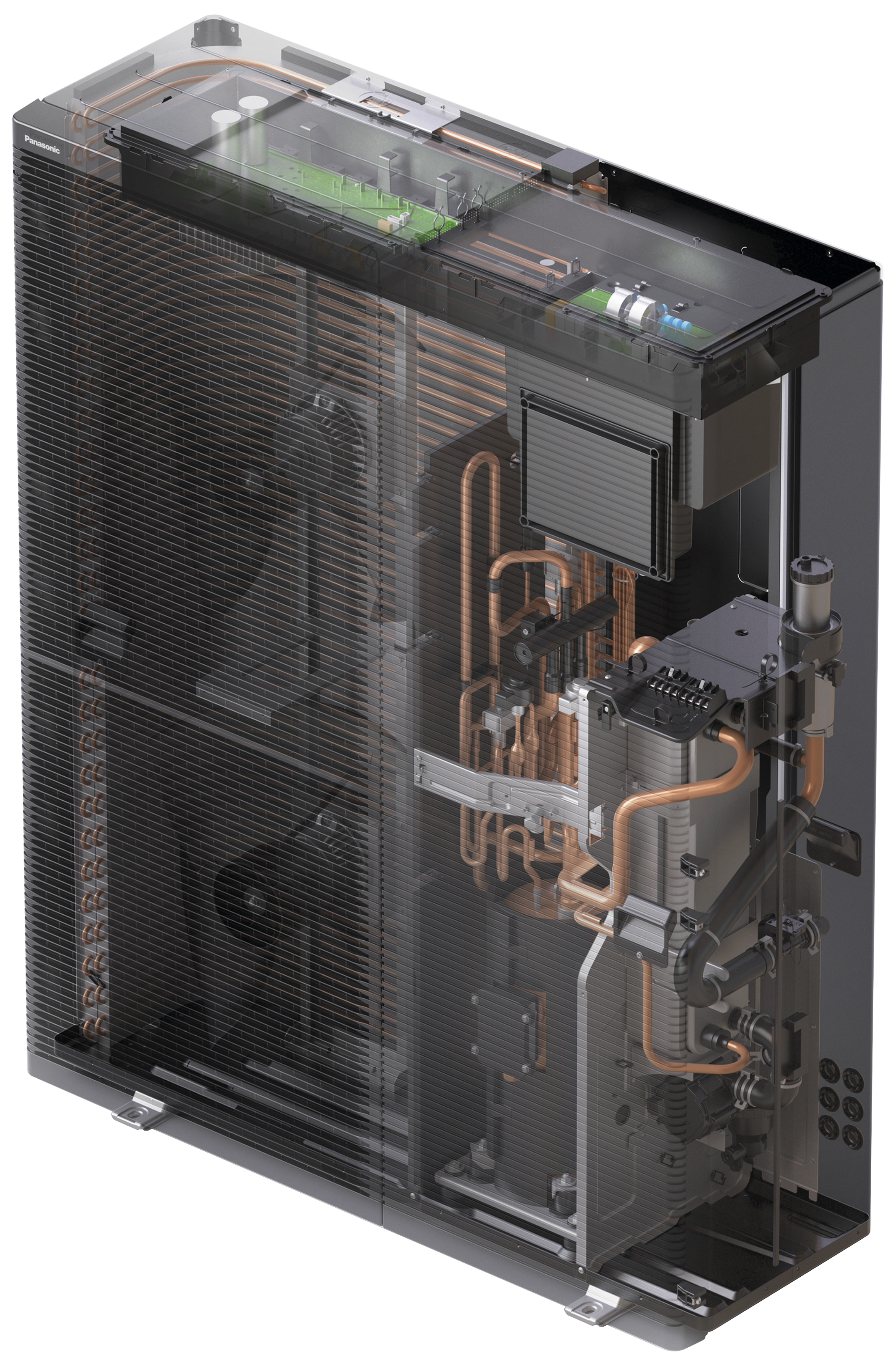

M-serien använder naturligt köldmedium R290, och köldmediekretsen är placerad i utomhusdelen. Anslutningen in i fastigheten är därför hydraulisk med vattenledningar.

Panasonics T-CAP-teknik är utvecklad för att ge stabil värmeeffekt även vid låga utomhustemperaturer. 12 kW-modellen levererar 12,0 kW vid +7 °C, +2 °C och –7 °C vid 35 °C framledning. Panasonic anger dessutom att T-CAP bibehåller nominell värmekapacitet ner till –20 °C vid 35 °C framledning.

Verkningsgraden är hög för effektklassen. Vid A+7/W35 ligger COP på 5,06, vid A+2/W35 på 3,54 och vid A–7/W35 på 3,00. Vid högre framledning, A–7/W55, levererar modellen fortfarande 12,0 kW med COP 2,17.

Systemet lämpar sig även för radiatoranläggningar och fastigheter med högre temperaturbehov. M-serien kan leverera upp till 75 °C framledning vid –15 °C utomhustemperatur och är konstruerad för värmedrift ner till –28 °C.

WH-CME8 gör det möjligt att bygga mer projektspecifika lösningar med till exempel extern varmvattenberedare, bufferttank eller separata värmekretsar. M-serien kan även integreras mot Modbus eller KNX och har stöd för smarta energifunktioner med rätt tillbehör.

Kort fakta

• Värmeeffekt: 12 kW
• Elanslutning: 3-fas
• Styrmodul: WH-CME8
• Utomhusdel: WH-WXG12ME8
• Köldmedium: R290
• Effekt A+7/W35: 12,0 kW
• Effekt A+2/W35: 12,0 kW
• Effekt A–7/W35: 12,0 kW
• Effekt A–7/W55: 12,0 kW
• COP A+7/W35: 5,06
• COP A+2/W35: 3,54
• COP A–7/W35: 3,00
• COP A–7/W55: 2,17
• SCOP medelklimat W35/W55: 5,00 / 3,46
• Energiklass 35/55 °C: A+++ / A++
• Driftområde värme: –28 till +35 °C
• Framledning värme: 25–75 °C
• Vattenflöde vid ΔT 5 K / 35 °C: 34,4 l/min
• Utomhusdel: 1520 × 1200 × 430 mm
• Hydraulisk anslutning in till fastigheten
• Flexibel uppbyggnad med extern tank och hydraulik
