Panasonic Aquarea T-CAP M-serie 9 kw control modul 400v

Panasonic Aquarea T-CAP M 9 kW – WH-CME8 + WH-WXG09ME8

Panasonic Aquarea T-CAP M-serien 9 kW 3-fas med styrmodulen WH-CME8 är en flexibel luft/vatten-värmepumpslösning för installationer där man vill bygga upp systemet med separat varmvattenberedare, bufferttank eller annan extern hydraulik.

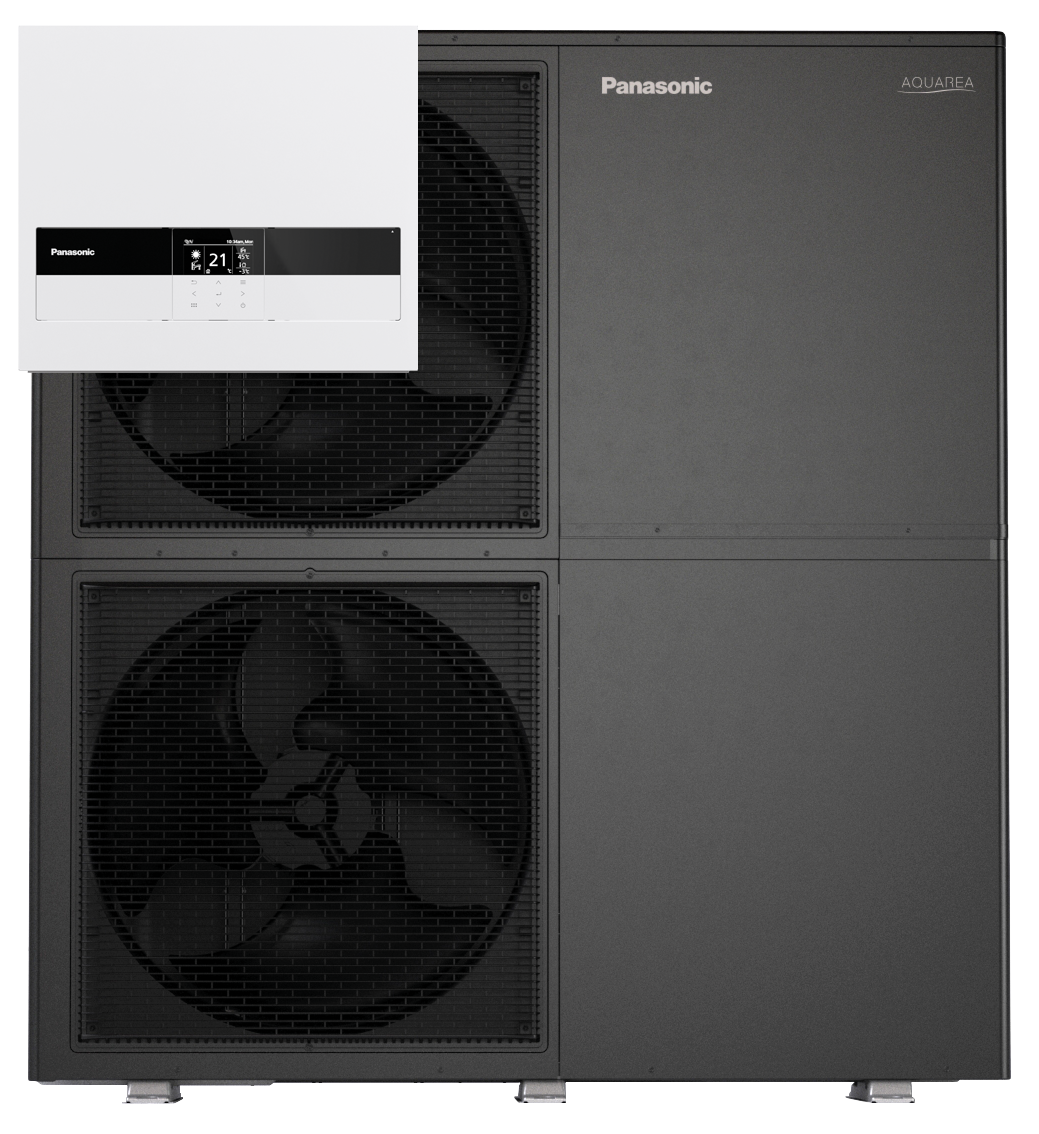

Kombinationen består av WH-WXG09ME8 utomhusdel och WH-CME8 styrmodul. Till skillnad från en traditionell Bi-bloc-inomhusdel innehåller WH-CME8 inte hela hydraulpaketet, vilket ger installatören större frihet att anpassa systemet efter fastighetens befintliga installation och behov.

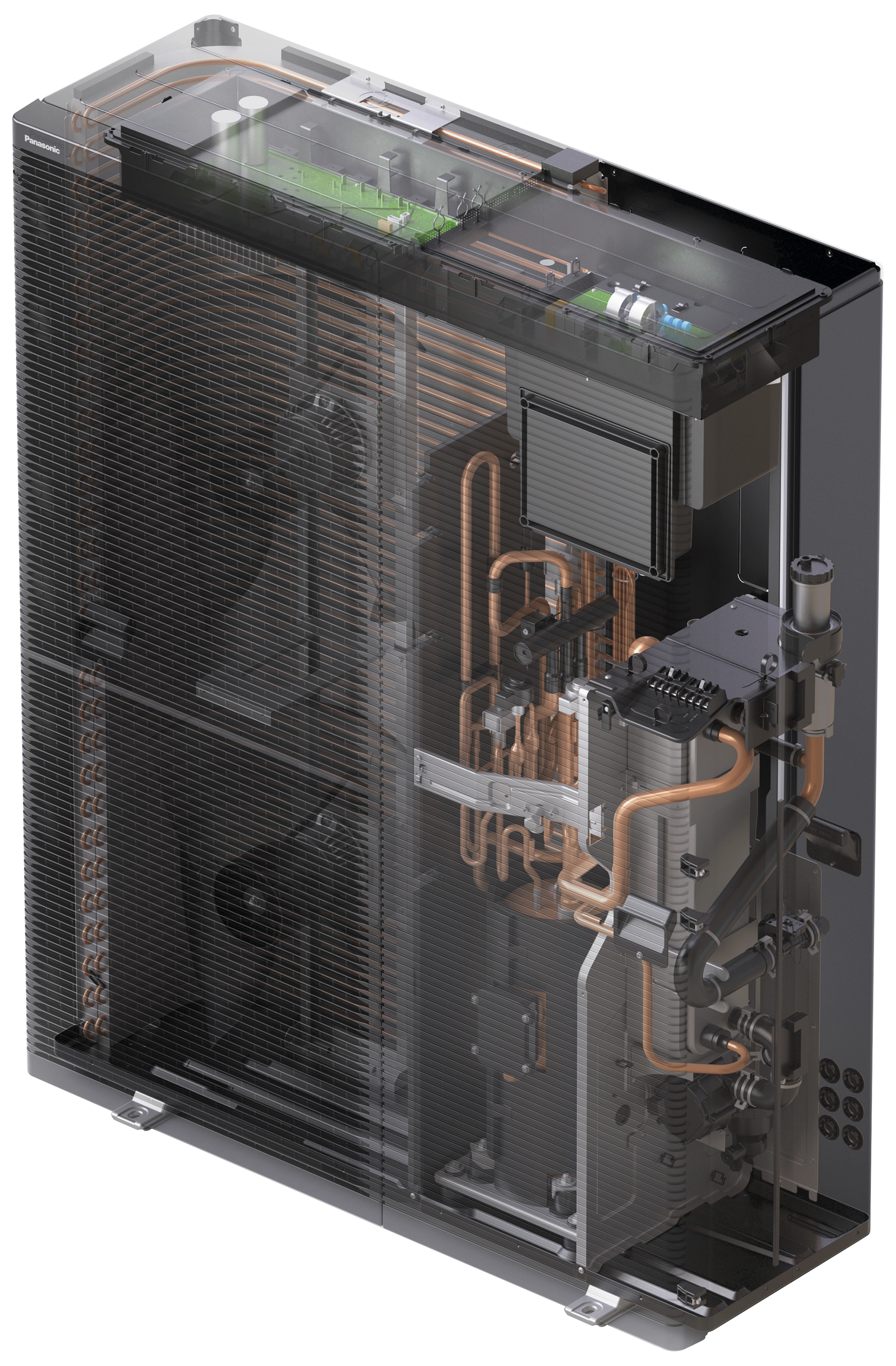

M-serien använder det naturliga köldmediet R290, och köldmediekretsen är helt placerad i utomhusdelen. Anslutningen in till fastigheten är därför hydraulisk med vattenledningar, vilket förenklar möjligheten att placera och bygga upp övriga delar av värmesystemet.

Panasonics T-CAP-teknik är utvecklad för att ge stabil värmeeffekt även vid låga utomhustemperaturer. 9 kW-modellen levererar 9,0 kW vid +7 °C, +2 °C och –7 °C vid 35 °C framledning, och Panasonic anger att T-CAP bibehåller nominell värmekapacitet ner till –20 °C vid 35 °C framledning.

Verkningsgraden är också stark. Vid A+7/W35 ligger COP på 5,23, vid A+2/W35 på 3,81 och vid A–7/W35 på 3,45. Energiklassen är A+++ vid 35 °C och A++ vid 55 °C i medelklimat.

Systemet är också lämpat för fastigheter med radiatorer och högre temperaturbehov. M-serien kan leverera upp till 75 °C framledning vid –15 °C utomhustemperatur och är konstruerad för värmedrift ner till –28 °C.

WH-CME8 ger dessutom möjlighet att bygga mer avancerade systemlösningar och kombinera värmepumpen med exempelvis extern varmvattenberedare, bufferttank eller flera värmekretsar. M-serien kan även integreras mot Modbus eller KNX, solceller och SG Ready-funktioner med rätt tillbehör.

Kort fakta

• Värmeeffekt: 9 kW
• Elanslutning: 3-fas
• Styrmodul: WH-CME8

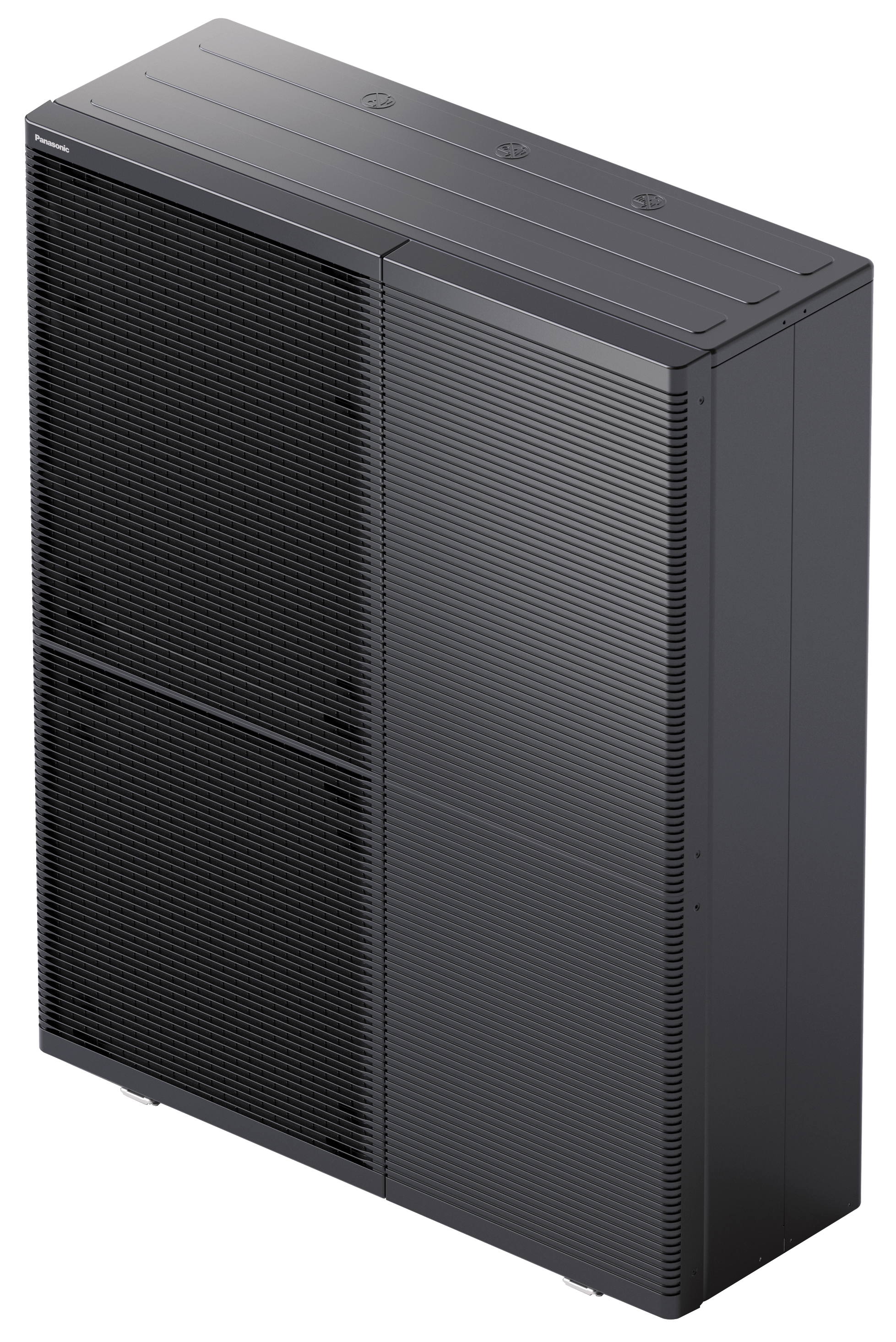

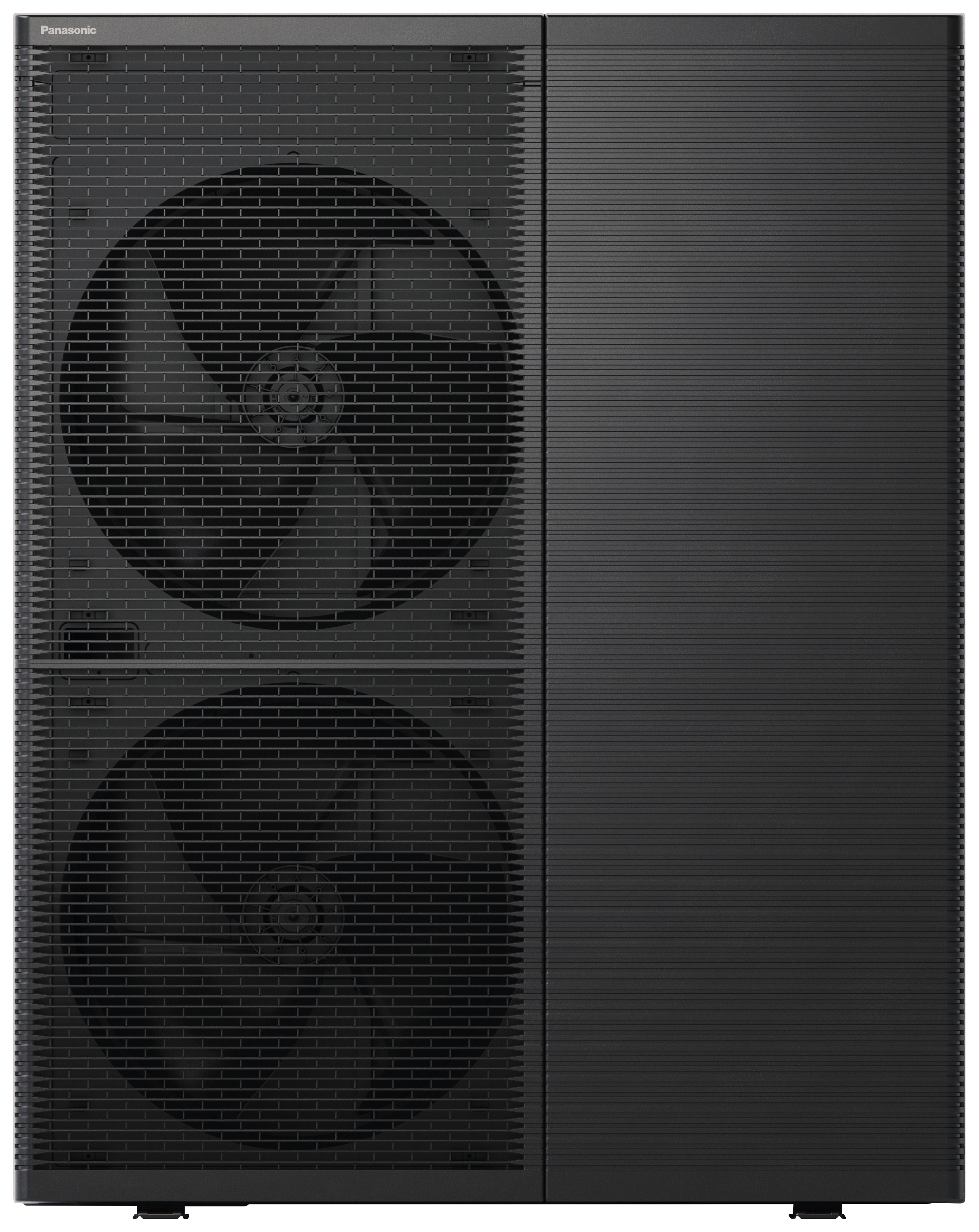

• Utomhusdel: WH-WXG09ME8
• Köldmedium: R290
• Effekt A+7/W35: 9,0 kW
• Effekt A+2/W35: 9,0 kW
• Effekt A–7/W35: 9,0 kW
• COP A+7/W35: 5,23
• COP A+2/W35: 3,81
• COP A–7/W35: 3,45
• Energiklass 35/55 °C: A+++ / A++
• Driftområde värme: –28 till +35 °C
• Framledning värme: 25–75 °C
• Hydraulisk anslutning in till fastigheten
• Flexibel uppbyggnad med extern tank/hydraulik
• Panasonic Comfort Cloud / Aquarea Service Cloud

Viktig skillnad mot WH-SDC0316M9E8: WH-CME8 är främst en styrmodul för friare systemuppbyggnad, medan WH-SDC0316M9E8 är en mer komplett inomhusmodul med hydraulfunktioner och elpatron.
